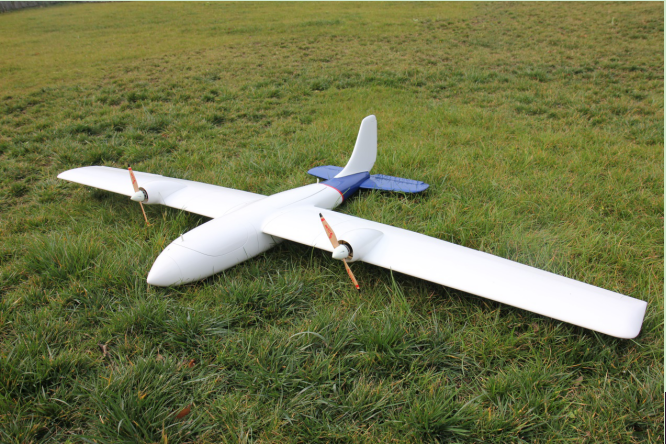

TL-E6是途靈無人機技術團隊最新研發的雙發電動無人機智能載機平臺,,具有可靠性高,,作業時間長,搭載設備多樣,,部署靈活等特點,,是作為無人機技術平臺整合方案最佳選擇。選擇途靈無人機,,您除了能得到優秀的產品,,更能得到來自途靈技術團隊的強力技術支撐,為你的業務保駕護航,。
1.動力配置信息
電機:高效率4110
電調:60A,,巡航電流10A以內
電池:建議6s 16000MAH 22000MAH 28000MAH,根據不同負載決定,。
螺旋槳:低海拔12寸,,高海拔13寸
舵機:高壓無刷中性舵機,8公斤級

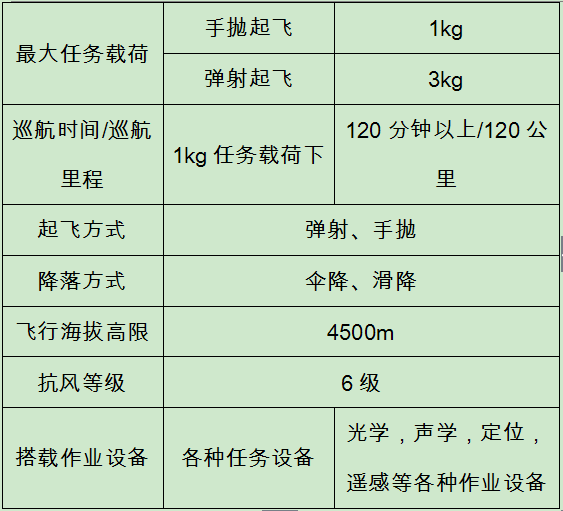

2.技術指標
翼展:2米和2.4米兩個版本,。
機身長:1.3米
空機重量:普通復合材料版2.4千克,,超級復合材料1.6千克
最大起飛重量:手拋起飛方式,建議7公斤內 彈射起飛方式,,建議7以上到8公斤,。
最大載荷:手拋起飛方式,建議1公斤內,;彈射起飛方式,,建議1公斤以上到2公斤。
最大飛行高度:5200米
3.系統特點
飛行器名稱: 途靈 雙發固定翼飛行器
飛控穩定性,、操控性特點: 2米和2.4米翼展兩個版本(根據客戶需求自行選擇),,雙電機獨立驅動,單電機故障仍可維持航高,,抗風6級
正常搭載重量:標準載重1公斤,。
飛行續航時間:低海拔無風環境大于100分鐘。
飛行續航里程:無風環境不低于90公里,。
電池充電時間:小于40分鐘,。
4.遙控系統
遙控器名稱:FUTABA 十通道2.4G遙控器
遙控穩定性、操控性特點:1.5公里 遠距離變頻抗干擾遙控器。
遙控器重量:850克
遙控器可控距離:1.5公里
電池特性:聚合物鋰電池可維持開機狀態4小時,。
5.航攝系統
(1)
相機名稱:SONY A7R
相機型號:ILCE-7R
相機攝影:(照片)最大像素:3600萬像素,,全畫幅7360*4912
相機攝像:(視頻)最大像素:全高清1080P,1920*1080 50P,。
連拍速度:最快4張每秒,。
存儲卡類型:SD卡
存儲卡容量:64G
存儲卡讀寫速度:C10&U1及其以上,。
相機重量:510克,。
(2)
相機名稱:SONY QX1
相機型號:ILCE-QX1
相機攝影:(照片)最大像素:2010萬像素(5456*3632)
連拍速度:最快3.5張每秒。
存儲卡類型:SD卡
存儲卡容量:64G
存儲卡讀寫速度:C10&U1及其以上,。
相機重量:200克,。
6.地面控制系統
主要性能特征:基于谷歌地球、STRS等高線,、百度地圖為底圖的航線自動設計,、監控軟件設備。
通信方式:基于Mlink通訊協議的數傳電臺,。
定位方式:基站電臺與GPS混合定位(可加裝差分GPS)
遠程監控性能:一般電臺控制區域可大于4公里,,電磁環境優越區大于10公里。
7 . 云臺系統
·三軸/兩軸自穩高倍(6倍/10倍/18倍/30倍)變焦高清云臺
·高清1080p 60幀畫面(2K)
·支持錄像同時拍照
·存儲卡類型:SD卡
·存儲卡容量:32G
·存儲卡讀寫速度:C10&U1及其以上,。
·傳輸端口:HDMI
·重量:約500g
8 . 高清實時數字圖傳系統
·根據不同需求,,提供傳輸距離為20KM,50KM,,100KM圖傳系統
·有效傳輸距離:<30km/<60km/<110km;
·頻率:300~2400MHz,10KHz步進,;
·發射功率:1W~10W 可定制
·分辨率:最高支持1920 x 1080 60p高清分辨率
9 . 遠距數字傳輸模塊
·全雙工通信
·工作頻段:820MHz-845MHz(特殊要求可定制)
·信道個數:12(特殊要求可定制)
·信道間隔:2MHz(特殊要求可定制)
·無線碼速率: 20Kbps – 1000Kbps
·發射功率: ≥1000mW
·傳輸距離: 地對空:30Km以上(18cm膠棒天線,空對地,,地面天線高度>2.5米米,,視飛行高度400米)
10 . 集成地面站控制臺
·15.6英寸16:9 IPS顯示面板
·10.1英寸高亮液晶觸摸屏,10點觸控
·intel四核CPU 主頻2.0GHz
·面板操控一體化,,實時錄像,,遙控,圖傳數傳可擴展
·14通道遙控,,優化2.4GHz調頻模式,,抗干擾強
·戶外續航3-5小時
·專業級安全防護,體積小,,重量輕,,抗壓抗暴,防水防腐蝕
11.培訓服務
凡我公司用戶,,均提供成都地區免費培訓服務,,其中地面站系統培訓1天,實際操作1天,培訓地點為崇州豪蕓通航機場,。
我公司也提供到用戶地點培訓,,價格5000元/天,差旅費由用戶方提供,。
12.售后服務
途靈E6產品每個機身構件均可以單獨購買,,我公司提供全程有償服務,包含飛機剮蹭修補,,機殼零部件更換,,整機拆換。
