• 產品參數：
• 制造商：optris PI 1M 短波紅外熱像儀
• 型號：
• 生產/代理：

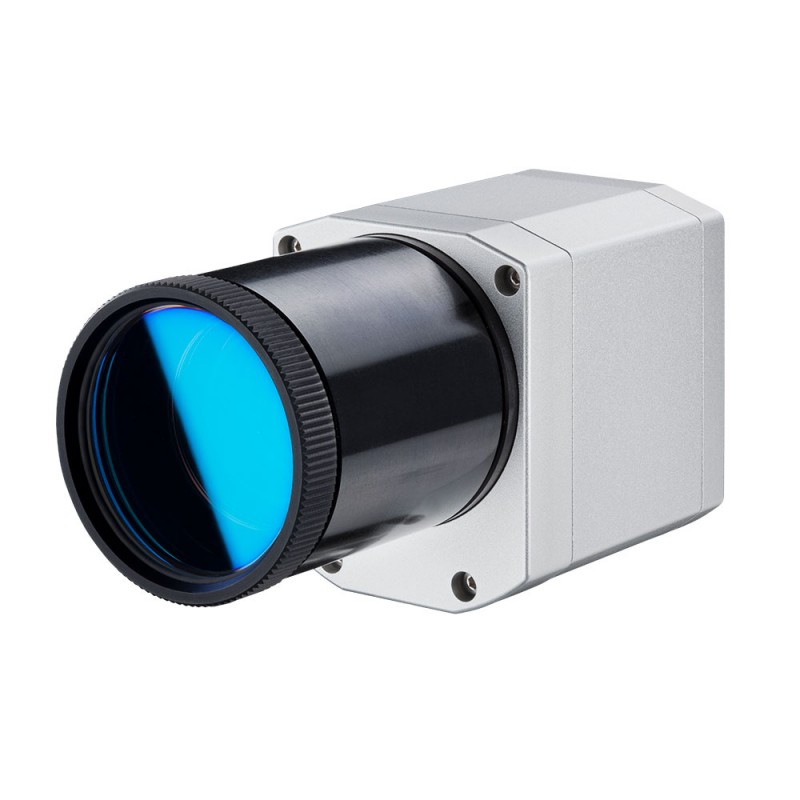

optris PI 1M 短波紅外熱像儀

新開發的光學相機optris®PI 1M特別適用于金屬的溫度測量,，因?yàn)樗鼈冊诙虦y(cè)量波長1μm 下的發射率明顯高于以前測量常規的8-141μm 波長范圍內。

與熱處理的可視化同時,，高精度傳感器電子設備響應時間短，用于顯示中心像素的溫度信息,。

主要參數

高動態CMOS探測器像素高達764 x 480

連續溫度量程450℃ ~ 1800℃,，無分段

高達1kHz幀頻適用于快速過程

1ms響應時間，實時模擬輸出

免費的分析軟件和完整的SDK軟件開發包

1 kHz線路掃描功能

optris PI 1M 技術參數

供貨范圍：

USB攝像頭包括 1個鏡頭,，
鏡頭有保護窗,，
USB 電纜 （1 m），
三腳架,，
包括端子塊的PIF電纜（1 m）,，
歐普士PI Connect軟件包,，
鋁箱,，
可選配： 冷卻保護套，耐高溫電纜

探測器： CMOS （15 μm x 15 μm）

光學分辨率（可切換）/幀速率：
764 x 480 pixels @ 32 Hz
382 x 288 pixels @ 80 Hz（可切換到 27 Hz）
72 x 56 pixels @ 1 kHz
764 x 8 pixels @ 1 kHz（快速線掃描模式）

光譜范圍： 0.85 ~1.1 μm

光學溫度量程f=16 mm, f=25 mm:
450 ... 1800 °C （27 Hz 模式）
500 ... 1800 °C （80 Hz and 32 Hz 模式）
600 ... 1800 °C （1 kHz 模式）

光學溫度量程f=50 mm, f=75 mm:
525 ... 1800 °C （27 Hz 模式）
575 ... 1800 °C （80 Hz and 32 Hz 模式）
675 ... 1800 °C （1 kHz 模式）

可選鏡頭：
FOV @ 382 x 288 px:
20° x 15° （f = 16 mm）
13° x 10° （f = 25 mm）
7° x  5° （f = 50 mm）
4° x 3° （f = 75 mm）

FOV @ 764 x 480 px:
39° x 25° （f = 16 mm）
26° x 16° （f = 25 mm）
13° x 8° （f = 50 mm）
9° x 5° （f = 75 mm）

熱敏感度（噪聲等效溫差）1)： < 1 K （700 °C）,， < 2 K （1000 °C） 75 mK

精度（環境溫度 = 23°C）： 讀數的±1％（物體溫度<1400°C）

PC接口： USB 2.0

高速模擬輸出（@ 1 kHz模式）：
0 - 10 V中心像素的實時輸出（1 ms響應時間）

標準過程接口（PIF）：
0 - 10 V輸入,，數字輸入（Max 24V），0 - 10 V輸出

工業過程接口（PIF）：
2x 0 - 10 V輸入,，數字輸入（Max 24V）,，3x 0 - 10 V輸出，
3路繼電器（0 - 30 V / 400 mA）,，故障安全繼電器

電纜長度（USB）：
1米（標準）,、5米、10米
5 m和10 m也可用作HT電纜（180°C）

環境溫度(TAmb)： 5 ... 50°C

存儲溫度： -40 ... 70°C

相對濕度： 20 - 80％,，不結露

外殼（尺寸/額定值）：46 mm x 56 mm x 90 mm / IP 67（NEMA 4）2)

重量：320 g,，包括鏡頭

震動3): IEC 60068-2-27 (25 g 和 50 g)

沖擊3):IEC 60068-2-6（竇狀）/ IEC 60068-2-64（寬帶噪聲）

三角架安裝：1/4-20 UNC

電源：USB供電

1) 在27Hz，32Hz和80Hz
2) 僅適用于使用鏡頭保護管時
3) 有關詳細信息,，請參見操作手冊

optris PI 1M 紅外熱像儀的應用

optris PI 1M超小型紅外熱像儀是由于其短波長非常適合金屬表面的非接觸式溫度測量,。 因此，其可用于例如金屬回火和成型工藝,。
 熱成像軟件 —— optris PI Connect

所有紅外熱像儀都配有熱成像軟件optris PI Connect,，它專門為分許大量的熱圖像和文檔而開發。它可以讓你實時分析溫度數據,，以及紅外攝像機的遠程控制,。此外，你可以單獨的將報警級別設置成視覺報警或聲音報警信號,。

我們的熱成像軟件是可二次開發的,，可以很容易地根據你的需求進行調整。
