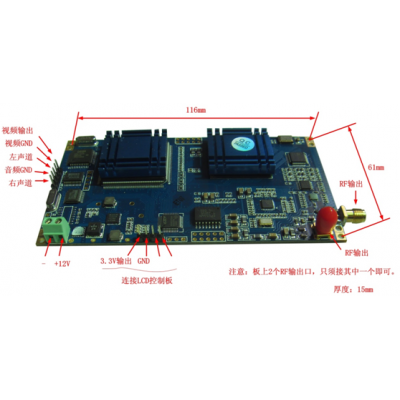

發射機主板

接收機指 標 參 數

工作頻率300MHz～860MHz 間頻率訂制

信道帶寬2/2.5/4/8MHz

靈敏度2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm

接收技術 空間分集技術

接收極化 垂直極化,，雙天線接收

音視頻解壓格式MPEG-2

音視頻輸出接口1 路HDMI ，2 路AV（BNC）

圖像清晰度HD1080P,，向下兼容1080I,、720P、480P 及標清

圖像幀率24,、50、60 幀/秒,，兼容其它幀率

電源AC220V

尺寸規格480*280*45mm,，1U 機箱

重量4Kg

接收機主板

配置：

發射機1 臺

接收機1 臺

發射天線1 根

接收天線2 根

電池（含充電器）1 套

背架1 個

AV 線 1 條

電源線1 根

BNC 轉接頭4 個

l  突發事件應急通信方案：

          針對恐爆事件、自然災害,、重大及突發性疫情,、核泄漏事故、環境污染,，礦井油氣田等突發性事件發生時,，快速實施如下各方案，可使指揮中心和各級領導以最快速度了解現場情況,，及時啟動應急預案,，實現快速反應，實施應急救援和快速處置等措施,，對事件行動進行全程監控并適時發出指令,。

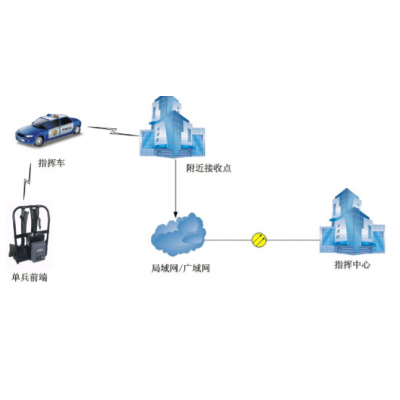

         前端人員背負單兵設備采集音視頻信號傳給移動中繼車，車上的接收合并采集信息后并對接車載（中繼）設備,。由中繼接力發射 ,，從而形成約30公里左右距離的 應急通信鏈路，直至指揮中心,。

l  城市應急指揮通信系統覆蓋方案

前端現場采集車安裝大功率車載設備在城市各區內巡邏,，實時將采集的音視頻信息傳給就近接收點，接收點用微波,、光纖或專網等設施傳輸給指揮中心,。

方案圖：                                                                                系統拓撲圖：
