• 產品參數：
• 制造商：國產
• 型號：
• 生產/代理：

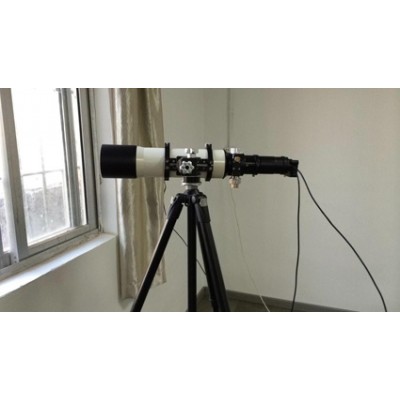

1：系統綜述

超高清日夜遠距離監控取證系統是多用途多功能光學視像監控設備，設備主要用于特殊條件下的靜態或動態影像錄制,、傳輸和處理,，給圖像處理系統或圖形分析人員提供高素質取證影像資料,，并能夠提供實時畫面幫助相關人員進行現場或后臺控制、處理,。

系統主要分為主鏡系統,、影像系統（日間攝像系統、夜間攝像系統）三大部分

主鏡系統為德國設計,，采用原裝日本進口超低色散鏡片經過精密組裝，嚴格測試確保光學系統的成像性能優異,，完全符合復消色差（APO）標準,。全系統的機械部件均采用高精度高性CNC設備加工，使用優質航空鋁合金為主要加工材料,，經過嚴格的表面處理工藝,，使部件的機械性能和外觀均滿足嚴苛環境下的應用，高質量的主鏡系統從根本上保證了影像系統能夠穩定,、可靠,、有效的獲取高質量圖像信息。

影像系統分為日間攝像和夜間攝像系統,，日間攝像系統使用頂級性能安霸A9超高清視頻核心攝錄機器,，可實現超高清4K視頻錄制、高速連拍30張/秒1200萬像素照片以及自定義循環錄像等功能,，配合優異的90主鏡系統可實現2公里外的車牌攝錄和識別（大氣穩定狀態下）,，系統可通過WIFI遙控裝置同時遙控150米范圍內的40臺主機同時開機進行攝錄工作，實現全方位取證,，避免錄像死角,。

夜間攝像系統使用高性能超低照度COMS和公司自主開發的視頻、拍攝控制系統,，可實現30 FPS@1280×960的標清無損視頻和無損照片拍攝,，通過獨特的光子沉積技術可以在黑暗情況下獲得遠距離靜態物體的清晰圖像，如汽車車牌等,，從而實現傳統夜視裝備不能實現的高分辨率識別能力,，進一步提高夜間取證的有效性和可靠性。夜間系統需要有高性能筆記本電腦或臺式機連接,，進行相應的控制和錄像拍照功能,。通過內置的視頻共享系統可實現多單位共享實時視頻畫面。夜間錄像系統可根據需要定制開發移動偵測錄像功能,。

2：技術方案

本系統是一系列產品,，可搭配多種組合方案來實現不同的技術要求和應用。

方案一：日間遠距離監控取證

當系統主要用于晝間遠距離監控取證使用時,，通常根據監控距離的遠近可搭配各種規格型號的主鏡系統,，通常建議使用90或80主鏡系統可以滿足大部分監控需求,，若有近距離隱蔽監控要求，可根據距離遠近更換日間攝像機的鏡頭,，使用變焦或小孔鏡頭現場取證,，并可通過手機、平板電腦,、WIFI遙控器等進行非現場控制攝錄,。

方案二：夜間監控取證

當系統主要用于夜間監控取證時，通常建議使用大光圈鏡頭搭配長焦鏡頭使用,，當背景照度非常低的情況下可根據需要使用紅外激光照明裝置,，來提升背景亮度。目前正在開發更加先進的光子級夜視成像系統,，系統分辨率可達2K*2K,，超過現在高清視頻標準，并能進行50幀/秒的視頻錄制,，主鏡口徑超過280毫米,，光圈達到F2。另外根據客戶需要,，我公司可以提供口徑500的F0.8超大光圈折射主鏡,，來配合夜間錄像系統。

方案三：日夜多功能監控取證

    該系統綜合了日間和夜間攝像系統以及大光圈和長焦鏡頭的組合,，通過不同的檔位切換,，實現多光路成像采集功能，并可根據需要轉換到目視觀測功能（目視觀測時日夜攝像系統不能進行攝錄）,，日夜多功能監控取證系統推薦使用90主鏡搭配10~200毫米F1.8的變焦鏡頭進行組合,，通過轉換器來接入不同攝像系統，實現日夜近距離變焦監控（日間或夜間攝像系統搭配10~200鏡頭實現）,，遠距離監控（日間或夜間攝像系統搭配90主鏡）,，或同時日夜系統進行雙路視頻錄像。

3：設備技術參數

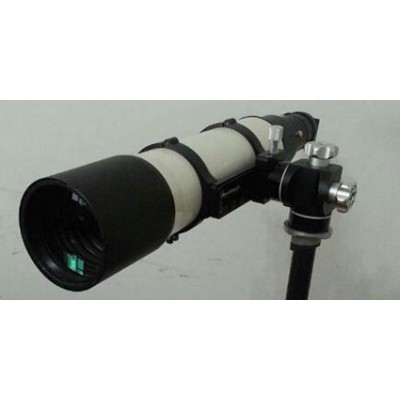

主鏡系統技術參數：

1,、65APO主鏡數據

主鏡重量1.2公斤

口徑：65毫米

焦距：420毫米

主鏡使用日本FPL53玻璃制作,，標準復消色差設計；

分辨率：2角秒

2,、80APO主鏡數據

主鏡重量2.5公斤

口徑：80毫米

焦距：480毫米

主鏡使用日本FPL53玻璃制作,，標準復消色差設計；

分辨率：1.7角秒

3,、90APO主鏡數據

主鏡重量：3公斤

口徑：90毫米

焦距：600毫米

主鏡使用日本FPL53玻璃制作,，標準復消色差設計；

分辨率：1.5角秒

4,、105APO主鏡數據

主鏡重量：4.5公斤

口徑：105毫米

焦距：700

主鏡使用日本FPL53玻璃制作,，標準復消色差設計,；

分辨率：1.3角秒

5、130APO主鏡數據

主鏡重量：7.4公斤

口徑：130毫米

焦距：780

主鏡中使用日本FPL53玻璃制作,，標準復消色差設計,；

分辨率：1.05角秒

6、152APO主鏡數據

主鏡重量：12.5公斤

口徑：152毫米

焦距：1200毫米

主鏡為純德國進口,，超級復消色差設計,；

分辨率：0.9角秒

7、180APO主鏡數據

主鏡重量：17.5公斤

口徑：180毫米

焦距：1260毫米

主鏡為純德國進口,，超級復消色差設計,；

分辨率：0.75角秒

日間攝像機技術參數：

COMS尺寸：1/2英寸

有效像素：1200萬像素

像素尺寸： 1.6μm×1.6μm

有效感光面積： 6.4mm×4.8mm

讀出方式： 逐行掃描

存儲方式：最高支持64G MicroSD（TF）卡，推薦使用45M以上傳輸速率TF卡

曝光時間： 1/30~1/2000

彩色 / 黑白： 彩色

WIFI遙控： 支持（WIFI遙控器可以在150米的距離內同時遙控40臺攝像機）

手機遙控：支持（安卓或蘋果系統APP）

平板電腦遙控：支持（安卓或蘋果系統APP）

視頻最大讀出幀率：

15 FPS@4096×2160

30 FPS@2716×1524

48 FPS@2560×1440

60 FPS@1920×1080

100 FPS@1440×920

120 FPS@1280×720

拍攝分辨率：最高4000*3000

高速連拍：支持最高10張/秒連拍30張

限時連拍：支持最高30張/秒

延時拍攝：支持0.5,、1,、2,、5,、10、30,、60秒延時拍攝

接口 ：

USB 2.0 高速接口

HDMI高清視頻輸出

 AV視頻輸出

供電 ：USB 供電或內置電池供電

電壓：3.7~5V

電流：500mA

夜視攝像機技術參數

CMOS 尺寸： 1/3 英寸

有效像素數： 1280×960

像素尺寸： 3.75μm×3.75μm

有效感光面積： 4.83mm×3.63mm

讀出方式： 逐行掃描

快門： 電子滾動快門

曝光時間： 20μs-10min

彩色 / 黑白： 黑白

像素合并及合并類型： 不支持

讀出像素速率： 24-74.5 MHz

最大讀出幀率： 30 FPS@1280×960

44 FPS@1024×768

75 FPS@800×600

106 FPS@640×480

200 FPS@320×240

AD 轉換器位數： 8 位(輸出);14 位(內部)

量子效率：74%

動態范圍： > 115dB

接口 ：USB 2.0 高速接口

供電 ：USB 供電

功耗 ：0.64 W
