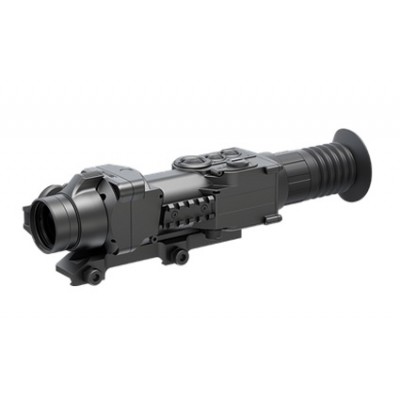

結構圖解

1. 電源開關鍵 ON/OFF： 短按開機,，長按關機。

2. 刷屏CAL：短按

3. 模式鍵 MODE：第1次短按,，激活2Ｘ電子變焦,。第2次按，激活４X電子變焦,。第3次按，關閉數碼變焦,。

4. 電池艙鈕

5. 目鏡調焦環

6. 目鏡內部聚焦

7. 物鏡

8. 物鏡蓋

9. 控制鍵： 旋轉后出現亮度調整,。短按后可在切換亮度和對比度，以及電子變焦,。短按后旋轉,，顯示對比度調整。還可以進行電子變焦,。長按進入菜單,。

10. 視頻輸出口/外部電源接口

11. 外部韋弗導軌

12. 支架

視頻線纜/外部電源線：

13. 連接插座

14. 視頻輸出接口

15. 外部電源接口

遙控按鈕：

16. 開關“ON”

17. 刷屏“CAL”

18. 電子變焦“ZOOM”

二．特點和參數

1. 主要特點

瞄準線型號可選

Apex產品瞄準線以電子圖標形式顯示在屏幕上，并將永久存在于射擊目標圖像面板中,。內置10種不同形狀的瞄準鏡線可供選擇,，顏色可實現黑白轉換。



3種歸零數據記錄

Apex系列瞄準鏡可存儲3種不同距離著彈點的位置（或不同武器型號及彈藥類型）,，用戶可根據需要選擇最佳的瞄準線類型,。

“圖中圖”功能

用戶在使用“圖中圖”功能時，可在顯示屏幕上設置包含2X放大觀測目標及瞄準線的小圖像,，以便更清晰具體的觀察目標,，小圖像的其他區域（具體瞄準圖框）位于屏幕瞄準線的上方。圖中圖僅占據整個屏幕的1/10,，不會影響用戶的整體觀測效果,。



保護性超長出瞳距離

Apex熱像瞄準鏡帶67毫米超長出瞳距離設計，在同類型產品中為最佳出瞳距離,。出瞳距離越長,，對產品的損壞就越小，特別是在使用后座力大的武器時,，尤為重要,。

顯示屏關閉功能

Apex瞄準鏡有顯示屏關閉功能，防止用戶在短暫休息時因為產品目鏡漏光而暴露,，當顯示屏幕關閉時,，后臺應用程序不受影響,，方便瞬間激活機器。



全防水機身

Apex瞄準鏡具有IPX7（IEC 60529標準）防水等級,，可在阻擋強陣雨的侵襲,，如遇突發情況機器短暫入水中，亦不會影響使用,。

歸零凍結功能

相比Pulsar數碼瞄準鏡的“一鍵歸零”功能,，Apex沿用更加便利的歸零凍結功能。在歸零射擊完成后,，Apex會將射擊目標的框架及著彈點的瞄準線信息記錄,，無需一直固定武器。



不同校準模式

Apex瞄準鏡有3種校準模式可選：手動靜音模式（M）,自動模式（A）及半自動模式（H）,。A模式為機器自動校準,，無需用戶調節，H模式指用戶根據圖像效果決定是否需要調節至最理想畫面,，調節按鍵為”CAL”鍵,，而M模式則需在蓋上物鏡的前提下，用戶開啟”CAL”鍵即可,。其中M模式特別推薦給打獵的用戶,，因M為靜音模式。

工作模式

Apex有3種工作模式可選,，每種模式在不同條件下可出色發揮：”超強模式”模式（加強對比）,，”森林模式”（低對比），和”辨認模式”（提高對熱對象細節的呈現效果）,。



各種溫度條件下可用 （-25℃至+50℃）

產品內置防起霧抗凍OLED顯示屏,， 在零下天氣條件或大霧天氣下，圖像依舊清晰生動,，不會影響使用效果,。

外接電源

為延長產品使用時間，用戶可配備外接電源包（如PULSAR EPS3/EPS5）,，如遇大霧天氣,，可直接將電源包放入口袋內。



視頻輸出

Apex熱像瞄準鏡帶視頻輸出接口,，外接錄像設備可實現實時攝錄,。

無線遠程遙控

用戶可用無線遠程遙控開啟瞄準鏡基本功能，更加便捷,。



可接導軌

在產品底部有孔位,，可根據用戶需求（如武器類型，射擊者的體型）安裝導軌，并設置最佳的導軌方向,。

2. 參數

電子元件
探測器分辨率	384x288
幀頻,，Hz	50
顯示器類型	OLED
顯示器分辨率， 像素	640x48

瞄準光線
瞄準線類型	電子瞄準線形狀可變
水平/ 垂直,，1 點擊 mm@100m	40/ 40
瞄準光線,， 點擊數量 水平/ 垂直，mm@100m	8000/ 8000

光學性能
放大倍率,，x	1,5x ... 3x
數碼變焦,， x	2倍數碼變焦
物鏡	F38/1.2
視場角度， °,，水平/垂直	14,4x10,8
出瞳距離,，毫米	67
屈光度調校， 屈光度	- 4…+ 3,5
最小聚焦距離,， 米	5

可視距離
探測距離,，米 （全身靶目標大小，1,7*0,5 米·）	950

外觀和使用
防護等級（按照 IEC 60529標準）	IPX7
帶遠程遙控	無線
裝在有膛線的武器上抗沖擊性（E0 容許值）,，焦耳	6000
可使用溫度范圍，°С	-25 ... +50
尺寸,， 毫米	335x80x75
重量 （不帶電池）,， 公斤	0,6

電源
電源電壓, V	4 ÷ 6
電池類型	2xCR123A
外接電源	DC 8,4 ÷ 15

三．菜單圖標代表的含義

四．操作指導

電池安裝

順時針旋轉電池艙按鈕到打開位置。

安裝兩個CR123A電池,，安裝電池蓋,，逆時針旋轉，電池蓋閉合,。

電池充電水平顯示在橫條上,。充滿電后，電量橫條會閃動,。

外接電源

N850/N870可以使用直流外接電源（2.1mm接口類型）,，穩定電壓9V到15V（最大消費功率3W），或者12V車輛插座,。 外接電源可以連接到機身底側的按鈕（10）.注意外部電源中央接口需要有“+”標記,。接通外接電源后，設備優先使用外部電源,，自動中斷使用電池,。

手動刷屏模式（M）

需要閉合目鏡蓋。

開機后,，按住控制鍵控制鍵（9）兩秒進入菜單,。

旋轉控制鍵選擇CAL。按控制鍵。

旋轉控制鍵選擇模式M,。按控制鍵確認,。長按控制鍵兩秒可以自動關閉。

按CAL來刷屏,。圖像會靜止1-2秒,。然后打開目鏡蓋。刷屏結束,。

如果發現圖像有小瑕疵,，請重新刷屏。

半自動刷屏模式（H）

開機后,，打開目鏡蓋,。

按控制鍵（9）兩秒后進入菜單。

旋轉控制鍵選擇CAL,。按控制鍵,。

旋轉控制鍵來選擇CAL進行刷屏。圖像會靜止1-2秒,。會聽到快門的聲音,。刷屏結束。

全自動刷屏模式（A）

全自動刷屏模式下,，熱成像會根據自身的算法來刷屏,。探測器會自動關閉。

聚焦和圖像亮度調整

打開目鏡蓋（8）

通過旋轉目鏡調焦環（5）可以調整焦距,，圖像變得清晰,。旋轉控制鍵（9）可以調整亮度。亮度有0-20個等級,。

按控制鍵（9）也可以對比度,。

歸零設置

 A．一次射擊歸零

將X38A平穩的安裝在槍支上， 選擇100米處的目標距離,，調整圖像至最佳,。

 使用機械瞄瞄準目標。射擊一次,，如果彈著點不能和瞄準點一致,，按控制鍵（9）進入菜單M2 ，找到“歸零”圖標,。

紅色校正輔助十字線（C） 出現在顯示屏中間,。在圖標的右側出現垂直箭頭，并且和校正輔助十字線（C）協同作用,。

旋轉控制鍵（9）,，把十字劃分線與瞄準點對齊,，垂直或者水平移動輔助校正線。直到校正輔助十字線（C）和瞄準點重合在一起（P）,。

在移動方向之間切換,，短按控制鍵（9），會聽到卡塔聲,。垂直線會出現在圖標旁邊,。

注意：校正輔助十字線只在限制框內移動：咔嚓值200，水平卡塔值（+100/-100）,，垂直卡塔值（+100/-100）.

長按控制鍵可以關閉“歸零”次級菜單,，按“Ok”確認操作成功。十字劃分線將和彈著點對準,。請注意：在關機之前一定要保存歸零設置,，否則歸零設置將會丟失。

再射擊一次,，彈著點和瞄準點就會對準,。 這次設置的歸零可以存儲在槍支瞄準鏡中并可以編號。如果用另外一個武器,，可以設置另外一個歸零,，然后存儲并編號。

B．快速“凍結”歸零

在使用此功能之前,， 請射擊一次,。

在次級M2菜單中選擇“凍結（freeze）”功能

槍支瞄準鏡將會允許用戶按任何鍵（包括無線控制上的鍵），在30秒內來“凍結（記錄）”圖像,。 帶有校正輔助十字的限制框?qū)⒊霈F(xiàn)在屏幕上,。

注意：在圖像被凍結（記錄）”后,， 就沒有必要再瞄準目標了,。

旋轉控制鍵，在限制框內移動校正輔助十字直到和彈著點重合,。



短按控制鍵可以改變校正輔助十字的方向（垂直或者水平）,。長按控制鍵可以保存歸零設置并關閉菜單。

輕按出現在十字坐標軸前面的“OK”,，確認保存了設置,。

在按鈕關閉之后，圖像回歸到正常,。

菜單操作

長按控制鍵進入菜單,。旋轉控制鍵能瀏覽菜單。

短按控制鍵：進入菜單選項,，選擇菜單中選項,，進入下一菜單。

長按控制鍵：關閉菜單。無操作10秒后會自動關閉,。

視屏輸出選擇

 開機后,，圖像將會出現在外部設備上。請確認外部設備在AV模式上,。

無線遙控

無線遙控也有開機（16）,，刷屏（17）和數碼變焦等功能（18）.

壞點像素修正

當操作熱成像時，圖像上會出現一些可見的像素壞點,。

長按控制鍵（9）兩秒能進入菜單,。

旋轉控制鍵（9），選擇,，然后按控制鍵,。

在彈出菜單中選擇圖標X，然后按控制鍵,。

X會出現在顯示屏中央,。坐標（X；Y）會出現在彈出對話框中,。

旋轉控制鍵把X和壞點像素對齊,，對齊后壞點像素就會消失。

短按控制鍵可以旋轉X的方向,，從水平到垂直,。

在X和壞點像素對齊之后，按MODE（3）來修復壞點像素,。

在像素修復成功后,，會出現“OK”

返回默認像素模式

如果想回到默認像素模式（回復所有修復過的像素），選擇彈出對話框里邊的圖標,，然后按控制鍵,。

圖標右邊出現“Yes”或者“No”。選擇“yes,。

五．日常維護

機身的金屬和塑料表面需要防塵,，防潮，需要用柔軟的布子清潔槍支瞄準鏡,。

用無油的溶劑清潔電池艙里的電池接觸點,。

在使用之前，請確認支架已經按照說明安裝好,。

用后需要關掉瞄準鏡,。

不能浸入水中。

不可以自己拆卸瞄準鏡進行修理,，此類行為會導致保質期失效,。

有必要時,，才可以清潔鏡片表面。

可以在各種溫度環境中使用,，但如果儀器被從外部較冷的環境帶入室內時,，需要放置3-4個小時后，才可以開機,。這樣做是為了防止鏡片產生水汽,。

為保證可靠的性能，需要進行有規律的檢查,。

長時間不用時,，需要把電池取出。

電池不可以暴露在過熱的環境中（陽光,，火等）,。
