多功能動態便攜式x射線檢查儀PS-RTFS
在當前的警務安檢排爆工作中,,便攜式x射線檢查儀已經成為探測可疑物情況的主要手段。各安檢排爆大隊普遍將其作為工作的必備裝備,,但目前的便攜式x射線檢查儀仍存在一些不足,。如探測面積不足、可疑物位置難以擺放x光機、探測器分辨率低、需要人員多次靠近可疑物操作等等,。便攜式數字多功能平板x射線檢查儀解決了這些問題。在結構方面,,采用U形臂和連桿結構,配合小型平板探測器,,可實時采集,,通過移動設備本身就可以檢測大件物體;并且可連接排爆臂,、排爆機器人,,實現遠程探測、全方位探測,;小型平板探測器分辨率高,、成本相對較低、重量極輕,,綜合性價比最高,。
一、產品特點
1,、平板探測器圖像清晰度高,,分辨率可達0.1mm,16位灰度,。
2,、組成方式多樣,適用于多種場合,,特別適用于空中,、貼墻等原來難以檢測的地方,。
3、可配連桿或排爆桿,、機器人遠程操作使用,,大幅減低排爆人員的危險。
4,、可動態,、實時采集視頻圖像,采集幀數可達30幀/s,,任意晃動沒有任何拖影,。檢測物體無體積限制。
5,、設備重量輕,,總重量低于8kg,方便使用,。
二,、系統組成
多功能便攜式x射線檢查儀(PS-RTFS)主要由U形臂檢查儀,平板控制系統,,遠程操作連桿組成,。U形臂檢查儀集成了小型平板探測器和微焦點x光機、數據采集系統,、無線wifi,、大容量鋰電池、數據接口,、多設備連接卡槽,。
1)、平板探測器
多功能便攜式x射線檢查儀(PS-RTFS)采用了一塊130mm*130mm的平板探測器,,分辨率可達0.1mm,,14位灰度級,達到了目前x射線探測器所能達到的最高性能,,圖像極為精細,,能夠清楚地看到爆炸物的所有連線結構。同時平板探測器可即時成像,,通過移動設備可檢查大件物體,,可以直接看到物體內部動態視頻。探測器集成鋰電池,,集成wifi,。
2)、x光機
設備采用80kvx光機,,0.5ma管電流,,0.05mm*0.05mm焦點,,極小的發光焦點使設備能達到極高的檢測精度,結構小巧,,重量輕便,,x光機集成鋰電池,集成wifi,。
3),、U形臂結構
U形臂可連接平板探測器和x光機、連接連桿,,內置鋰電池,、wifi,探測器和x光機可分離,,U形臂上有卡環和卡槽可連接連桿或排爆桿,、排爆機器人。使用觸屏筆記本控制,。
4),、控制系統
使用觸屏筆記本進行控制,高分辨率顯示屏,,高便攜性,,支持無線和有線連接,內置專業便攜式X射線成像軟件,,采用數字化多級降噪技術,,具有圖像對比度高、操作簡單,、實時穩定、探測效率高,、超薄輕便的特點,。適用于警察執行安全檢查、排爆反恐,、緝毒緝私,、現場抽檢等任務,能有效提高公安干警執行任務時的機動性,、隱蔽性,、準確性。
三,、設備應用
多功能便攜X射線檢測儀,,采用無線通訊和無線控制控制技術,內置鋰電池,,實現了探測器,、X光機和圖像采集顯示終端獨立無連線的工作狀態,,從而可以實現多種用途:傳統U型臂安檢排爆、伸縮臂分立安檢排爆,、伸縮U型臂安檢排爆,、分立固定安檢排爆。
1)傳統U型臂安檢排爆
X光機和探測板通過連桿組合成U型臂,,在檢查低危險性物品時,,由人便攜進行實時檢查。
2)伸縮臂分立安檢排爆

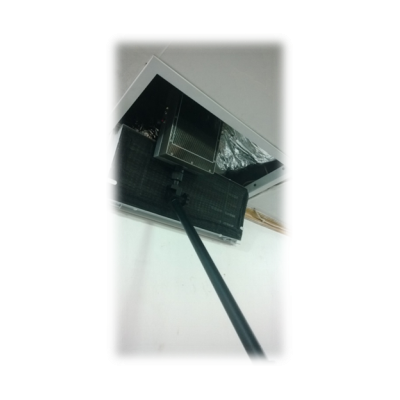

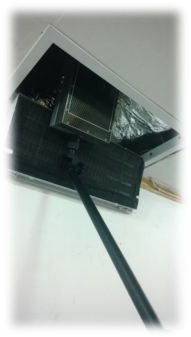

X光機和探測板分立開來,,探測板通過伸縮連桿和轉向節連接,,可以調節伸縮桿長度(最大150cm)和角度,用于檢查天花板,,門等傳統U型臂不好檢查的地方,。
3)伸縮U型臂安檢對于發現的可疑爆炸物,為了操作人員的安全考慮,,采用伸縮臂固定在U型臂(第一種工作方式)連桿中央,,這樣使得操作人員遠離威脅,遠距離檢查物品,。相比一般便攜式x光機,,這種方式解決了一般便攜式x光機難以檢查椅子上或掛在墻上、吊在空中的可疑物的問題,。同時,,這種檢測方式也使得排爆人員更加安全,不用靠近可疑物布置設備,。
4)機器人,、排爆桿遠程安檢
由排爆機器人或排爆桿的機械臂持設備檢查可疑物,使得操作人員遠離威脅,,遠距離檢查物品,。這種檢查方式極大的提高了排爆人員的安全性和排爆的自動化水平,順應和促進了安全排爆和機器排爆的趨勢,,必將獲得廣闊的發展前景,。

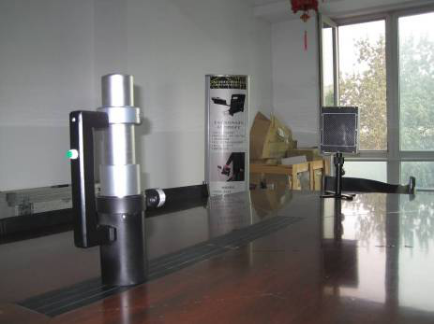

5)遠距離檢測模式
憑借新型平板探測器強大的信號探測效率,在檢測較大物體時,,發光源和探測板可在距離較遠處檢測,。被檢物體密度不大時,最遠7米仍可有信號,。
四,、設備參數
項目 |
參數 |
|
平板探測器 |
像素尺寸 |
0.1mm |
有效面積 |
130* 130 mm |
|
AD轉換 |
14位 |
|
采集模式 |
脈沖, 連續 |
|
幀速率 |
30fps, 全點陣;60fps, 2*2并點 |
|
X光機 |
管電壓 |
80kv |
管電流 |
0.5mA |
|
焦點 |
0.05mm*0.05mm |
|
圖像采集軟件 |
圖像文件管理 |
采集、停止,、降噪,、快照、打開,、保存,、關閉、多級疊加降噪,、顯示比例調整,,多圖瀏覽,圖像打印 |
圖像數字處理 |
還原圖像,、邊緣增強,、灰度均衡、反片,、自動對比度,、手動對比度調節 |
|
筆記本電腦 |
觸摸屏筆記本 |
主流配置 |
多功能支架 |
多種功能 |
可拆卸,可連接連桿,、機器人,、排爆桿 |
物理參數 |
重量 |
8Kg |
功率 |
80w |
|
電源 |
220V AC供電或DC直流供電 |
