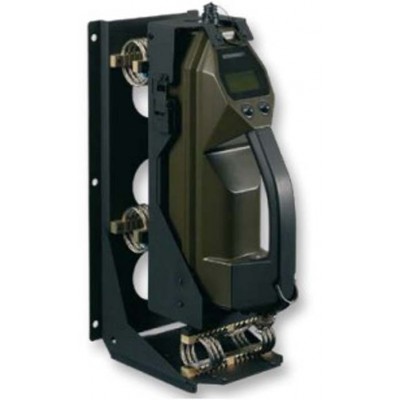

便攜式軍事毒劑偵檢儀 全球唯一一款定性定量的儀器

一、 儀器性能介紹

RAID-M100主要技術指標：

1,、環境要求

在野外使用需要在很大的溫濕度范圍內工作,，儀器的各種部件易受環境因素影響，比如遷移管的遷移系數就要考慮到溫度,、壓力,、相對濕度的影響，進樣系統要考慮濕度的影響,，因為各種化合物都能與水分子結合形成水合分子從而生成不同的離子,，這樣信號峰產生偏差會影響誤報率。

RAID-M100遷移管的設計充分考慮了各種環境因素對儀器性能的影響,，可在惡劣的環境下使用,，決不受空氣中共存化合物的影響，通過美軍軍標STD-810F和英軍軍標DEF-STAN 00-35環境測試,。

2,、定性定量

出現化學突發事件，必須能現場檢測出具體的物質種類和具體名稱,，才能為下一步的應急決策提供科學的依據,，而定量，由于野外環境下使用,，溫度,、濕度、灰塵及環境中的干擾物都會影響定量的準確性,，所以手持設備的定量是個很高的技術指標,。M100世界上唯一能定性定量的手持離子遷移設備。M100世界上唯一能定性定量的手持離子遷移設備,。能檢測物質的種類,、具體名稱和濃度。

3,、誤報率

由于干擾出現的誤判率是所有氣體監測設備的最大缺陷,，干擾物是一種既可引起檢測器誤報，也會使檢測器不報警的化合物,。在使用過程中,，如果出現大的誤報率，不僅影響準確率,，還會大大影響使用的效率,、周期、成本和結果,。M100采用復雜的算法和專利技術Dopant,，原理是通過在被檢空氣中混合NH3 。研究發現，有毒氣體在離子遷移過程中質子親和力比NH3高,，這樣親和力比NH3低的一些非毒氣體,，比如咖啡、糖,、香水,、汽油、清洗劑等氣體,，設備就可以通過和NH3親和力的比較排除出去,，從而保證IMS的低誤報率，使用該技術后RAID系列產品的誤判率只有不到3%,，而沒有采用Dopant技術的產品誤判率至少30%,。布魯克公司可以提供第三方有關誤判率的認證。

下面的檢測報告是來自于美軍的埃奇伍德化學和生物中心(the U.S.army Edgewood Chemical and Biological Center, ECBC),通過對布魯克RAID系列產品的嚴格檢測,，證明“布魯克RAID-M100產品在極端的使用溫度下沒有產生一個誤報信號”,。

4、 進氣口硅膜

樣品中的水分會對信號產生嚴重的干擾和降低分析儀器的靈敏度,，為解決這個問題,，M100在進氣口出使用硅膜，通過水分子在這種硅膜的滲透速率小來阻止水分進入,。

5,、 過載保護

現場的高濃度毒氣如果過量進入手持設備,，就會引起氣體沒有電離就進入遷移管,，從而使檢測降低靈敏度和精確率，甚至設備暫時無法工作,。M100具有自動的反沖洗過程,，一旦發生過量氣體進入設備，設備會自動啟動反沖洗,，降低進樣氣體濃度后設備再自動轉入檢測狀態,。

6、 多種毒氣同時檢測

由于現場毒化氣體種類多,，有的手持設備只能一種一種的檢測,，這樣檢測的時間會長，M100能同時檢測多達三種物質,，可以減少在現場的檢測時間,，為快速決策提供寶貴的時間。

7,、電離源活度

用放射源作為電離源時,，不需要外接電源，降低了檢測器的信號噪聲，提高了信噪比,，但由于其放射性,，會受到政策的限制，M100活度≤100Mbq,，歐盟規定可以個人攜帶,。很多廠家的放射源都超過這個標準，在中國非法使用(國家環保局 2005年 62號文件規定100Mbq是V類源最低值,，個人可以攜帶),。

8、 數據庫強大

M100檢測范圍廣,，帶有CWA,、TIC、DMS(硫酸二甲脂)圖庫,，圖庫開放,，可后續添加，并對未知物質的培訓,，由于布魯克公司具有50年歷史,，圖庫的研發具有很大的完善性，幾乎涵蓋所有揮發性化學物質,。

9,、 極低的檢測限

M100能檢測到很小量的神經毒氣，對于不同的氣體,，M-100檢測限是不一樣的,，檢測限在幾個PPB到幾十個PPM之間。

10,、響應時間最短幾秒,，恢復時間短。

11,、嚴格的測試

M100通過詳細的軍用測試標準,，并提供國外先進的化學毒劑實驗室測試報告。

12,、強大的軟件功能

M100可以進行詳細的圖譜分析,，實現遠程控制。

布魯克RAID M100手探功能強大NC Monitor遙控軟件功能如下：

? 通過標準接口對多個化學毒氣監測儀器RAID系列產品和核監測儀器SVG2的聯網和遠程控制,。

? 對多個監測器的狀態顯示,。

? 可長時間同時對多個監測器進行遠程檢測和數據記錄

? 從收集到的設備數據生成組態總結報告。

? 聲像報警信息,。

? 通過軟件接口集成到其他監測系統中,。

? 在線文檔編輯,。

通過布魯克的軟件和硬件，M100可以實現遠距離遙控方案,。

儀器技術指標

長 x 寬 x 高:　　 400mm x 115mm x 165mm

重量:2.9kg

電源要求:12 ... 32 V DC / 240 V 50 Hz AC / 4 - 0,5 A at 24 V

工作溫度:　　 -30 – 50 °C

主動核輻射源:　　 63Ni of 100 MBq activity;

通過德國SN/S-08/2001 認證

環境測試:

根據美國軍標MIL STD 810F (US) 英國軍標DEF STAN 00-35 (UK)

可探測物質:　　 化學武器: GA, GB, GD, GF, VX, HD, HN, L, AC

(列表有遺漏) 實驗物質: DPM (GSI), MSAL(HSI)

有毒工業化合物:CL2, 氯化物(CLX),

氫化物(CY), SO2, 甲苯二異氰酸鹽(TDI), 三氰砷化

探測范圍:

低ppb 最高可到數 ppm (特定物質)

電池

尺寸：　　 130mmx 70mm x 36mm

重量：　　 560 g

· RAID-M-100 由一塊內置的整合鋰電池組供電

 可提供至少6小時的工作時間,，24小時周期，10度到49度,，標準任務模式,。

 在零下20度時電池壽命不少于零上10度時的75%

耗材備件

·RAID-M-100的耗材基本不需要更換，耗材在設計中占很少的部分,，而且均可使用超過500小時,。

·防塵、凈化與烘干網均可以由操作員更換
