系統介紹

柜式七氟丙烷滅火裝置也稱為無管網滅火系統,、預制滅火系統,，由滅火劑儲瓶,、容器閥,、電磁型驅動裝置,、金屬軟管,、信號反饋裝置,、噴嘴、柜體等組成,。該裝置可以與消防控制中心相連接,，由火災報警滅火控制器驅動實施自動滅火。在20℃時的貯存壓力為2.5MPa,，最大工作壓力為4.2MPa,。

滅火原理

通過七氟丙烷滅火劑受熱分解出活性游離基，去消耗掉維持燃燒所必須的活性基,，中斷燃燒鏈而達到滅火的目的,。

滅火劑充裝方法

按GB25972-2010《氣體滅火系統及部件》的要求,，采用焊接結構貯存容器的內貯壓式七氟丙烷滅火系統（2.5MPa）時最大充裝密度為1120kg/m3。

產品類型

滅火劑瓶組：由貯存容器,、容器閥,、虹吸管、電磁型驅動裝置,、誤噴射防護裝置組成,。

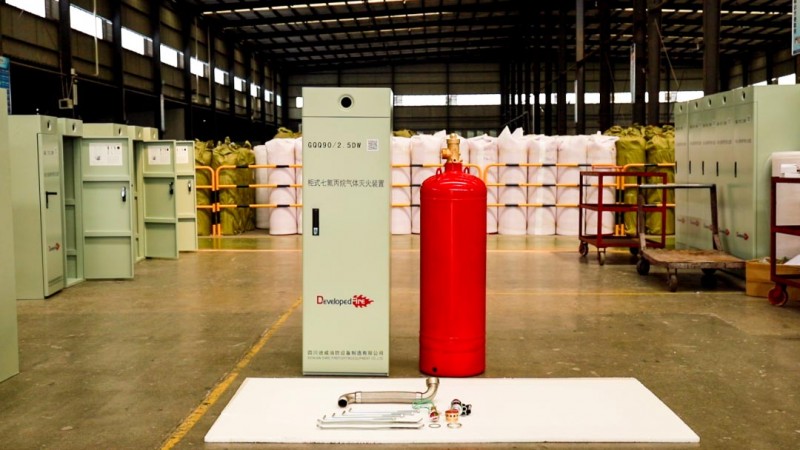

01柜式七氟丙烷滅火裝置-單瓶組

單瓶組結構示意圖（適用于各型裝置）

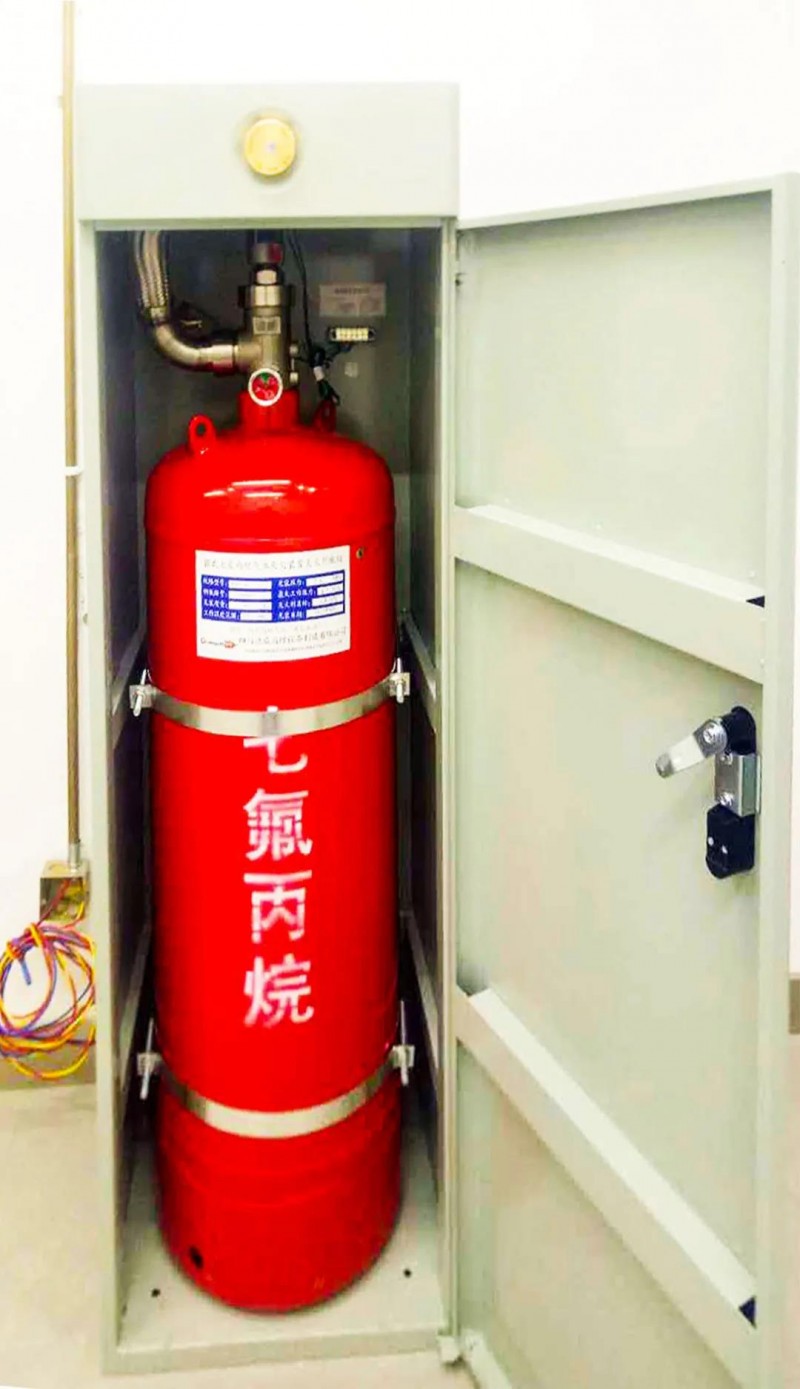

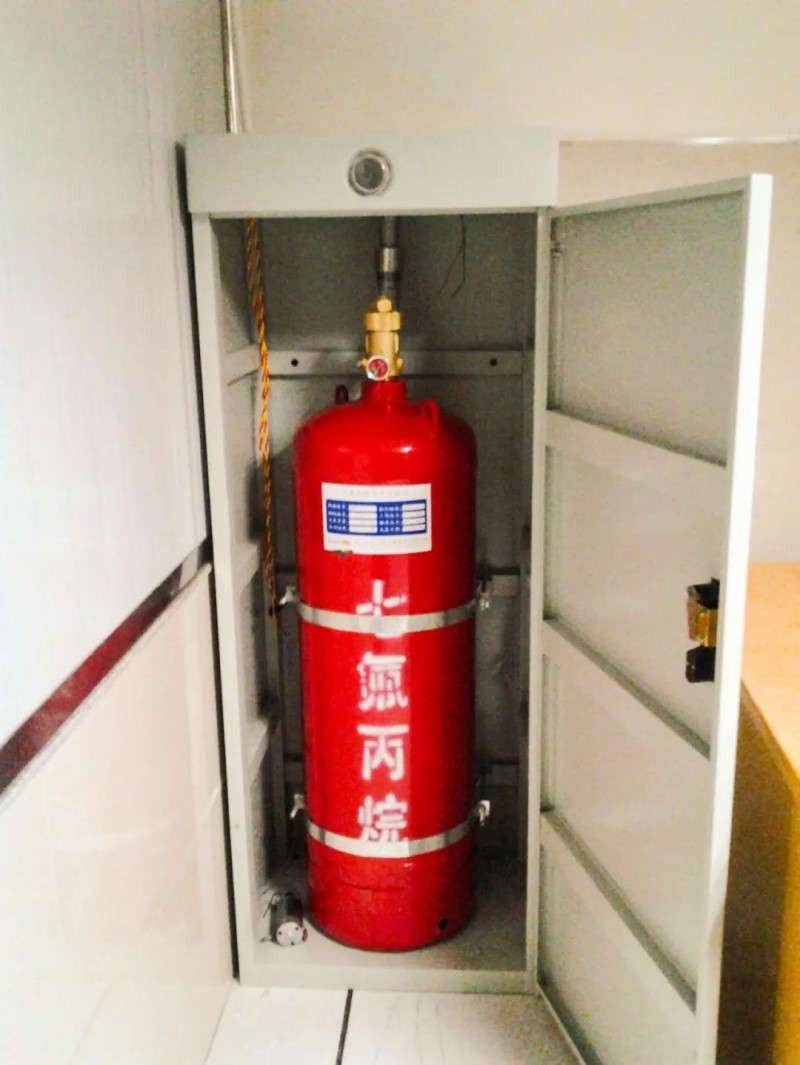

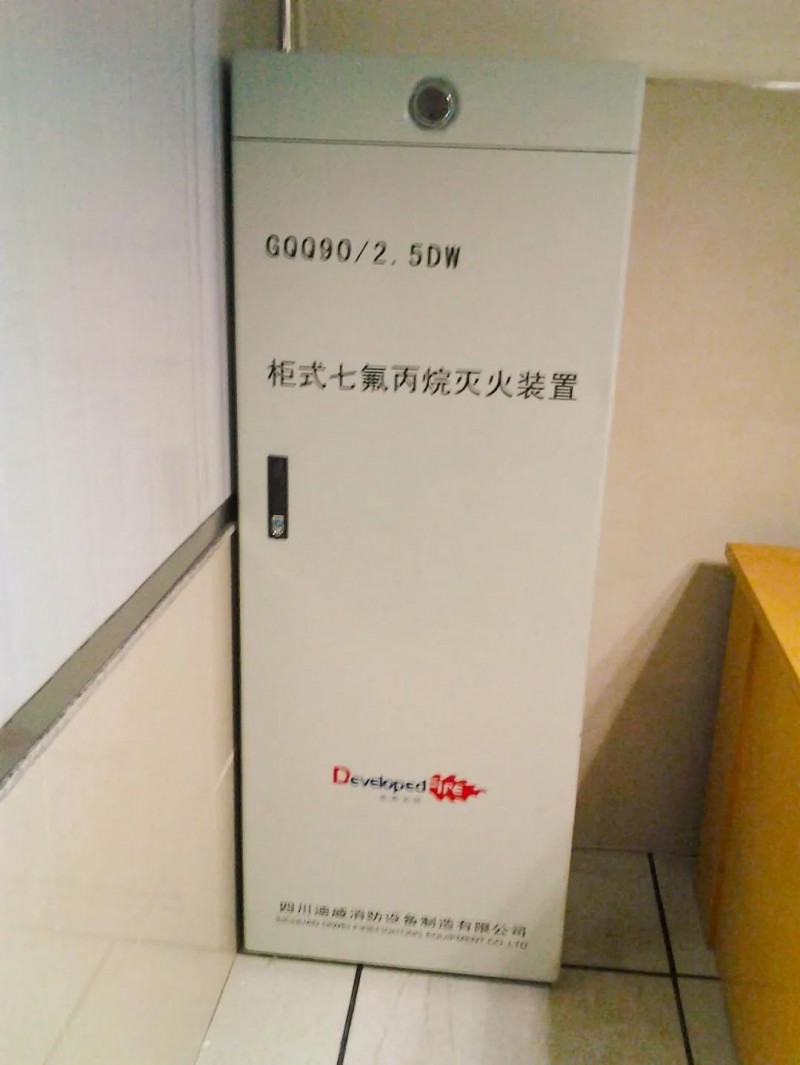

實圖展示

柜式七氟丙烷滅火裝置-單瓶組 安裝視頻

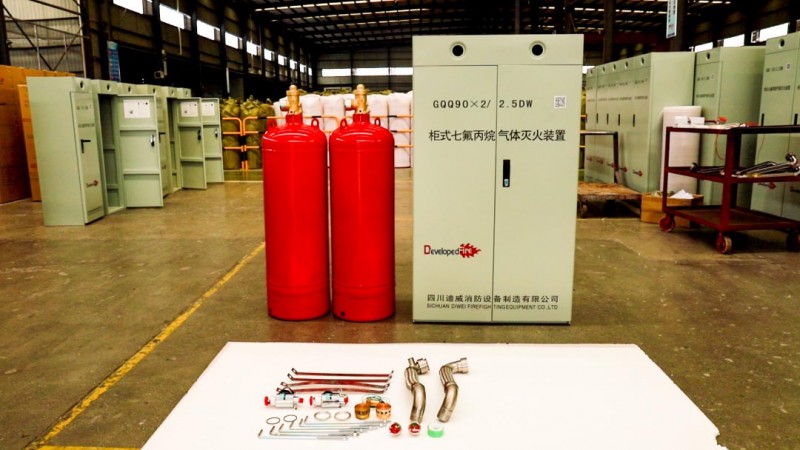

02柜式七氟丙烷滅火裝置-雙瓶組

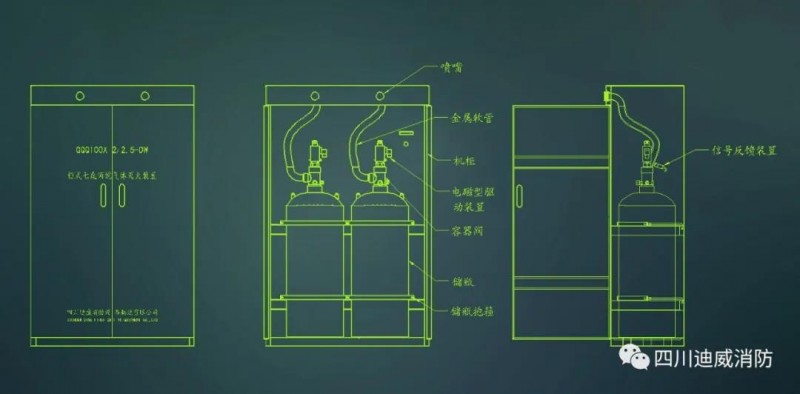

雙瓶組結構示意圖（適用于各型裝置）

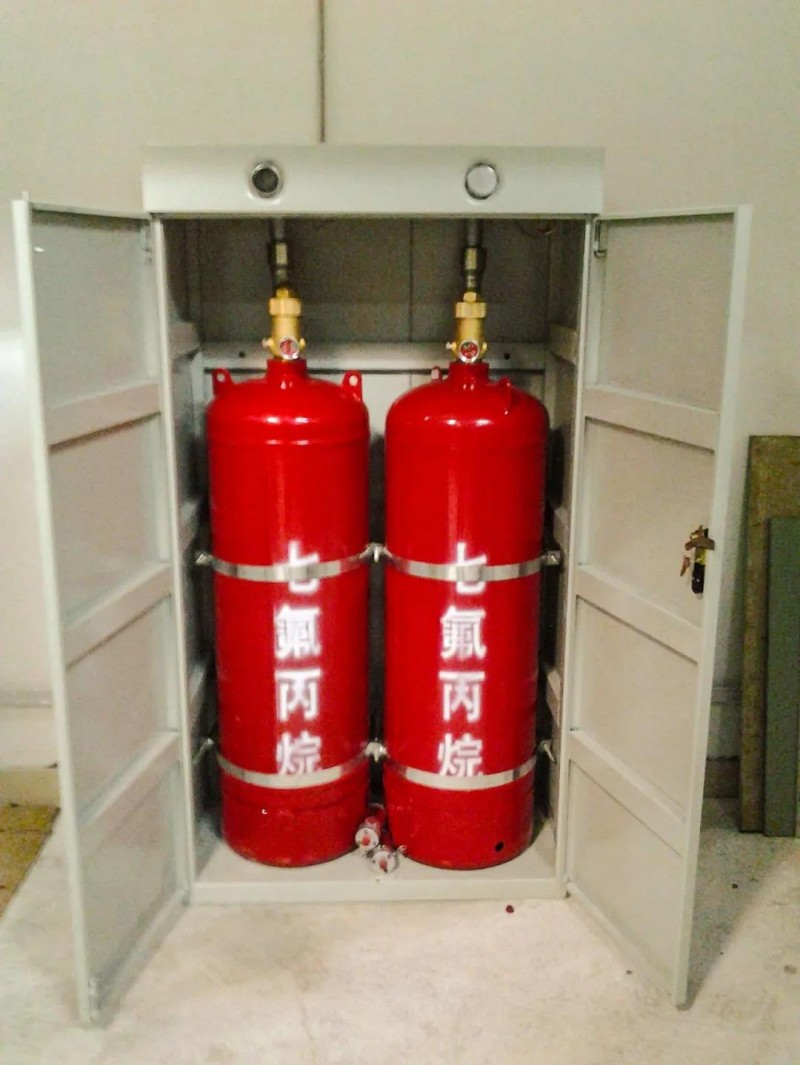

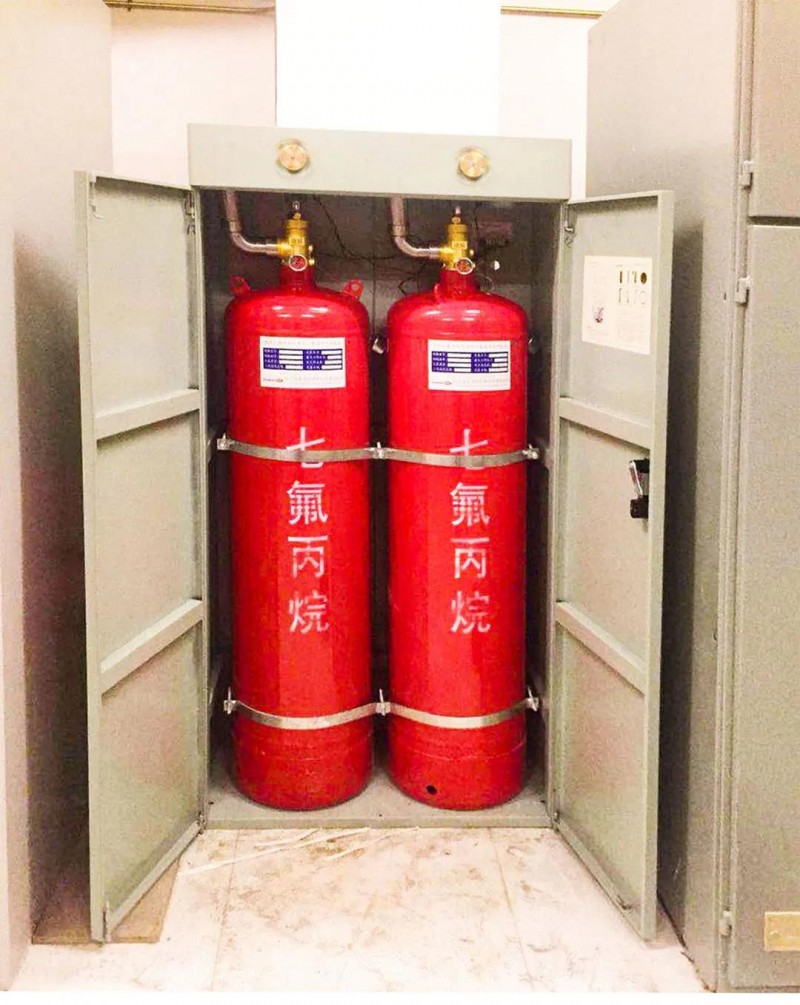

實圖展示

柜式七氟丙烷滅火裝置-雙瓶組 安裝視頻

產品優勢

滅火速度快、效率高,、主動性強

當火災發生時,，在滅火控制器的驅動下，滅火裝置直接向保護區噴射滅火劑,，七氟丙烷潔凈氣體自動滅火系統通常在10S內能完全撲滅火災，七氟丙烷潔凈氣體滅火劑相對被保護區的設計滅火濃度低,，僅為7%～10%,。

安全環保   無污染無損害

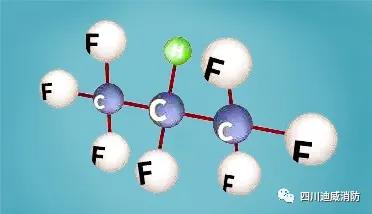

七氟丙烷潔凈氣體是國際公認的對人體無害的滅火劑，七氟丙烷氣體滅火藥劑,，化學分子式為CF3CHFCF3,，學名又稱HFC-227ea，對臭氧層的耗損潛能值（ODP）為0,；具有不導電,、揮發性強等特點，在使用過程中現場無殘留物,，是一種潔凈,，安全，快速的滅火藥劑,。

占地面積小,、外形美觀

柜式七氟丙烷氣體滅火裝置無需設置專用的設備間，整套滅火設備可像空調一樣擺放在保護區,。

質量輕  便于安裝維護

該裝置獨立成套,、可任意移動位置，安裝靈活方便,，無需安裝滅火劑輸送管道

多啟動方式  操作簡單

具有自動控制,、手動控制多種啟動方式，確保在任何情況下均能可靠滅火,；

自動控制

正常狀態下, 火災報警控制器的控制方式選擇在“自動”位置,，滅火系統處于自動控制狀態。當保護區發生火情,，火災探測器發出火警信號,，火災報警控制器即發出聲,、光報警信號，同時發出聯動命令,，關閉空調,，風機、防火卷簾等通風設備,，經過30秒延時（此時防護區內人員必須迅速撤離）,，輸出DC24V/1.5A滅火信號驅動容器閥電磁啟動器，打開滅火劑貯瓶上的容器閥,，釋放七氟丙烷實施滅火,。

手動控制

在防護區有人工作或值班時，火災報警控制器的控制方式選擇“手動”位置,，滅火系統處于手動控制狀態,。若某保護區發生火情，按下火災報警控制器上的“啟動”按鈕,，即可按“自動”程序啟動滅火裝置,，實施滅火。也可在確認人員已經全部撤離的情況下,按下該區門口設置的“緊急啟動”按鈕,，即可延時30秒,，釋放七氟丙烷實施滅火。

當發生火災報警,，在延時時間內發現不需要啟動滅火系統進行滅火的情況下,，可按下火災報警控制器或防護區門外的“緊急停止”按鈕，即可終止滅火程序,。

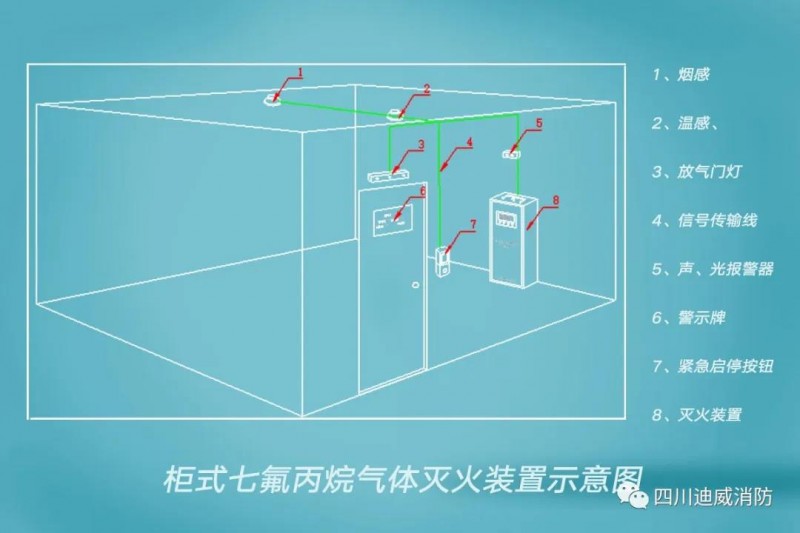

滅火工作圖

應用范圍

1：適用于下列滅火場所：

電子計算機房,、數據處理中心、電信通訊設施,、過程控制中心,、昂貴的醫療設施、貴重工業設備,、博物館和藝術館,、圖書館、檔案館,、貴重物品庫,、應急電力設施、易燃液體存儲區,、潔凈廠房等重點場所的消防保護,。

2：適用于下列火災類型：

A類火災,固體表面火災；

B類火災,液體火災,；

C類火災,滅火前能切斷氣源的氣體火災,；

E類火災,電氣火災,；

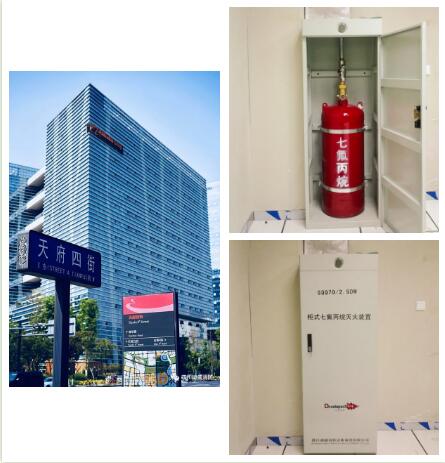

案例展示

中國農業銀行西南三農客服數據中心

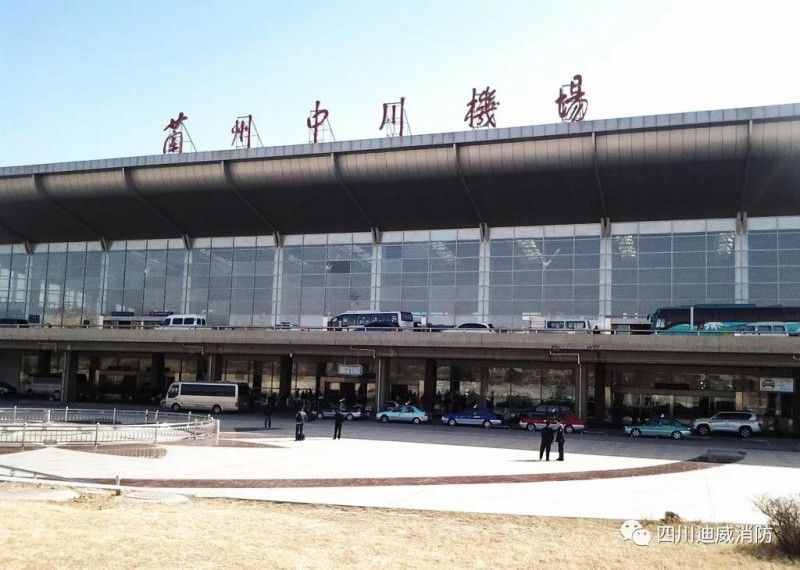

蘭州中川機場

阿里巴巴西部基地

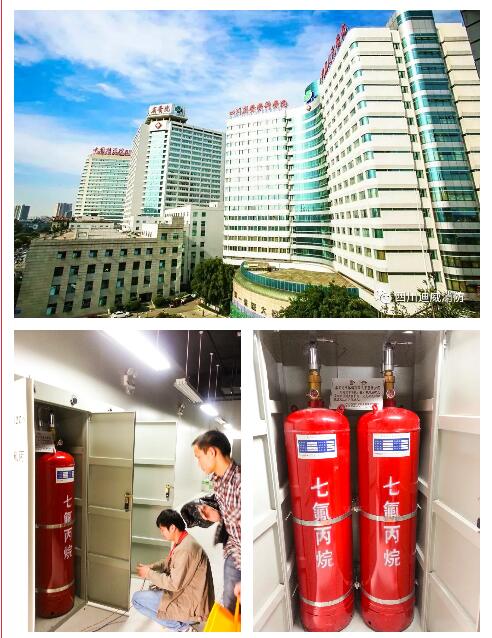

四川省人民醫院

國家電網
