技術背景

隨著我國經濟的快速發展，建筑高度不斷攀升,，體量跨越越來越大,，成為城市建筑發展和文明繁榮高度的高層和超高層建筑急劇增多，給消防工作帶來新的壓力,，火災預防和滅火救援迎來新的挑戰,。

2019年3月21日下午，位于江蘇省鹽城市響水縣陳家港鎮的某化工廠發生爆炸事故,。事故發生后,，有關部門迅速啟動應急預案，武警江蘇總隊第一時間趕赴現場展開救援,。此次事故造成78人死亡,，多名人員重傷，爆炸起因?yàn)楸絻?chǔ)存罐燃燒,。

一些建設年代較早的高層建筑,，由于當時相關技術標準沒有對建筑外保溫材料做出具體規定，導致這些建筑外保溫層使用可燃材料,，一旦發生火災,，尤其是外在保溫材料脫落的情況下，火勢會迅速蔓延,，極易發生立體燃燒,，給群眾生命財產造成巨大損失。為切實提高救援效率,，克服高層火災救援難題,，相關單位研發出各種類型的消防機器人，代替人員執行工作,。

現有技術

總的來說,，市面上提供的消防機器人種類很多，造價和維護成本也很高,，在一些經濟不發達地區,，應急部門的機器人數量很少，一旦發生火災,，很難單靠機器人的力量進行救援,。除了成本外,，其自身的硬件和軟件也有一些問題,。

1. 以目前的技術來看,，現有的消防機器人部分存在通過性較弱的問題。如果在路況艱難或障礙物多的場所工作,，機器人不具備爬坡,、登梯及障礙物跨越等功能，會對火災救援造成不利影響,。

2. 關于防護問題,，部分機器人防護等級較低。一些機器人沒有采用耐高溫材料,，內部也沒有智能降溫系統,，裝置內部的機械部件會受到高溫的影響而降低工作效率，比如自噴淋結構系統,，地盤懸掛結構系統,，自脫落結構系統，大大縮短了機器人的使用壽命,。

3. 在消防偵察和通訊方面,，現有的消防機器人部分沒有采用無線通訊技術，機器人進入火災現場后,，信號會被干擾,，一旦超過設定的通訊距離，現場溝通會變得不順暢,。從而影響到消防員及時獲取火場的數據信息,，降低了消防員在應對易燃易爆火災的能力。

4. 以目前的技術來說,，現有的部分機器人所采用的自動噴淋降溫技術比較傳統,，噴淋冷卻的水管路缺乏必要防護,，機器人深入到高溫環境后,，水幕無法完全防護主機身，電機會迅速老化,，并不足以完全代替消防員深入到危險的火災環境中執行救援,。

5 . 關于軟件問題,，一些機器人需要改進。當機器人進入到火災現場,，高溫可能會影響機器人的主線板,，進而影響控制系統，且大部分機器人是采用大功率柴油機作為動力電源,，在遇到高溫現場時還可能出現爆炸,。當前,，消防機器人所使用的紅外熱眼追蹤功能、環境監測模塊對火災現場的溫度,、濕度,、熱輻射等感應技術還不成熟，通過紅外熱成像對熱源的檢測和跟蹤并不十分準確,，容易誤導消防人員,，總體上看，還有很大上升空間,。

6. 從機器人的硬件來講,，現有的機器人部分存在泡沫噴灑流量小、范圍窄,、噴射距離短等問題,，再加上機身缺乏對高溫、輻射熱的防護,，機器人硬件容易老化,、破損。目前還沒有研發出能準確定位起火源物質的傳感器,，僅憑借機器人所負載的紅外攝像機,、紅外熱像儀等裝置傳送過來的視頻或圖片，很難將火災現場內有害氣體種類,、災區環境等信息準確快速的反饋給消防員,，延誤最佳救援時機。

上述不足是消防機器人目前亟需解決的問題,。為了提升火災救援效率,，北京凌天智能裝備集團股份有限公司創新了原有的技術，彌補了產品的不足,，使消防機器人變得功能多樣化,、操作智能化。下面是北京凌天自主研發的消防機器人系列：

防爆消防滅火偵察機器人（輕型）

【防爆消防偵察機器人全景演示】

RXR-MC80BD防爆消防滅火偵察機器人用于各種大型石油化工企業,，隧道,、地鐵等不斷增多的油品燃?xì)狻⒍練庑孤┍?、隧道,、地鐵坍塌等災害隱患多發地

產品特點：

1、達到8種氣體,，2種環境參數參數

2,、行駛速度快：≥6.51Km/小時

3、自帶運輸框：可載物框向受災現場輸送救援物資（如：水帶,、防毒面具,、正壓式空氣呼吸器,、防火服、破拆工具等器材）,；可拖載救援車進入救援現場,；可通過拖拽環牽引障礙物等

4、機器人的位置,，電量,，音頻,、視頻,、氣體環境探測信息等實時狀態信息，可以通過4G/5G網絡傳到云端,，后臺PC端和移動端可以查閱

產品參數：

1,、尺寸：≤長1305mm×寬800mm×高1065mm

2、拖拽距離：≥100m

3,、持續行走時間：2h

4,、視頻傳輸距離：1000m

5、最大速度：≥1.81m/s

6,、水/泡沫流量：≥81.4L/s水,，≥81.6L/s泡沫

7、射程：≥80.5m,，水;≥73.2,泡沫

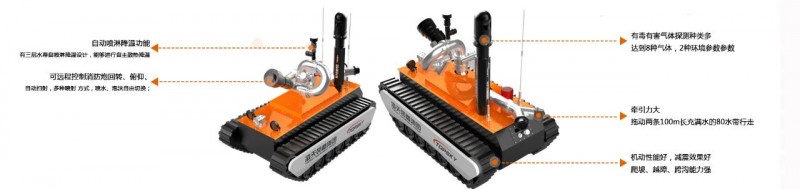

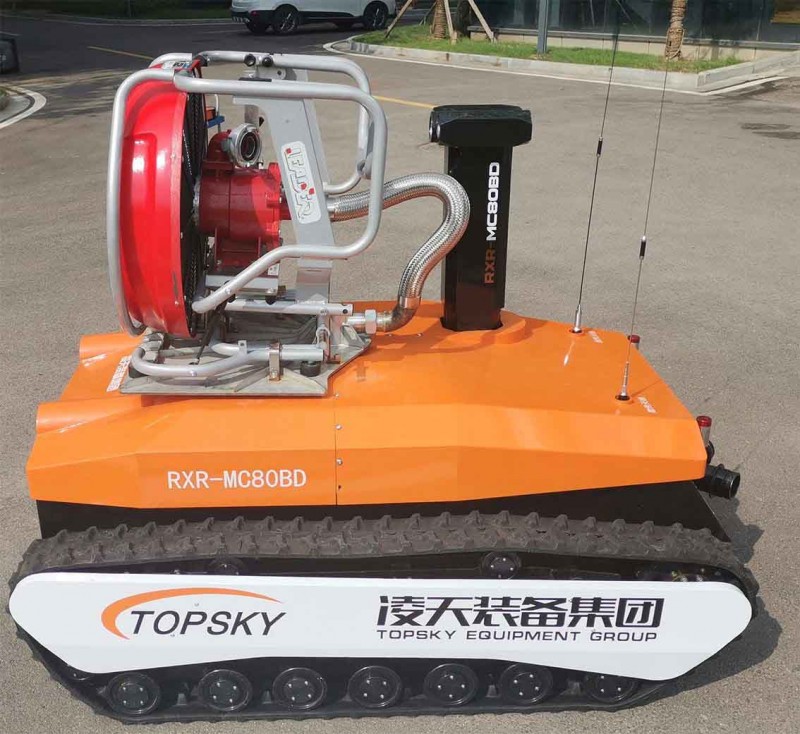

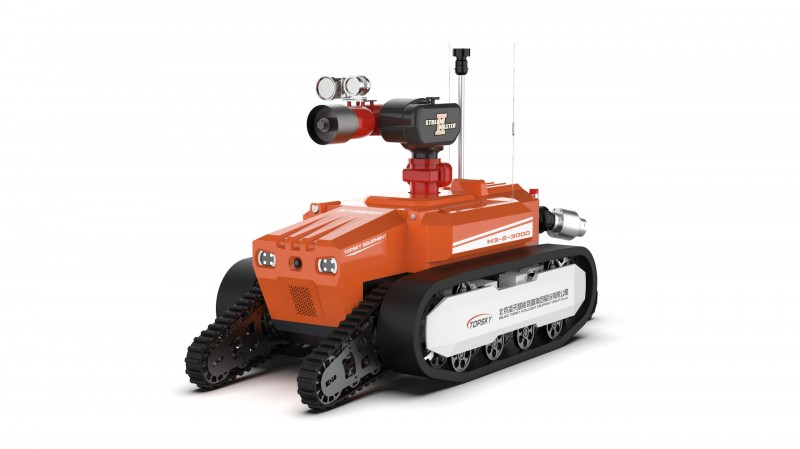

防爆消防滅火偵察機器人（中型）

【防爆消防偵察機器人噴水演示】

RXR-MC80BD防爆消防滅火偵察機器人（中型）可使用于各種大型石油化工企業,、隧道、地鐵等不斷增多的油品燃?xì)?、毒氣泄漏爆炸,、隧道、地鐵坍塌等災害隱患多發地,，主要替代消防員在?；饒?chǎng)或濃煙火災現場救援的專用設備。

產品特點：

1.達到8種氣體,，2種環境參數參數

2.可拉動3條100米充滿水的標準DN80消防水帶,。

3.自帶運輸框：可載物框向受災現場輸送救援物資（如：水帶、防毒面具,、正壓式空氣呼吸器,、防火服、破拆工具等器材）,；可拖載救援車進入救援現場,；可通過拖拽環牽引障礙物等

4.機器人的位置，電量,，音頻,、視頻,、氣體環境探測信息等實時狀態信息，可以通過4G/5G網絡傳到云端,，后臺PC端和移動端可以查閱

產品參數：

1,、尺寸：長2180mm×寬1260mm×高1740mm

2、拖拽距離：≥100m

3,、持續行走時間：2h

4,、視頻傳輸距離：1000m

5、最大速度：≥1.52m/s

6,、水/泡沫流量：88L/s

7,、水泡射程：≥90m

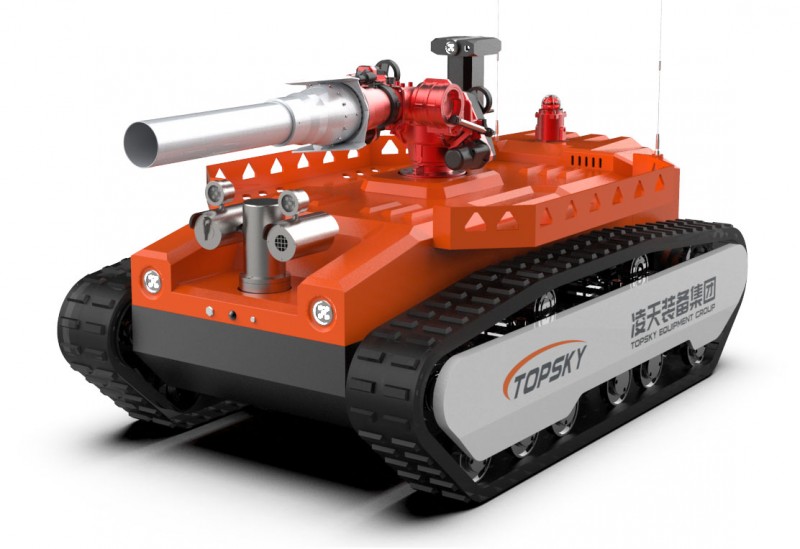

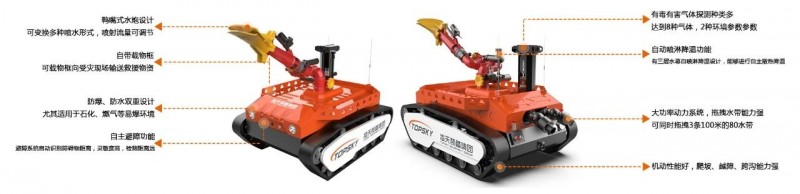

防爆消防滅火偵察機器人（重型）

【防爆消防滅火偵察機器人噴水視頻】

RXR-MC200BD防爆消防滅火偵察機器人（重型）特別適用于石化油庫與煉制廠火災,；危險火災目標的進攻與掩護；人員不易接近的火災撲救,。本產品具備滅火,、音視頻偵察,、有毒有害氣體偵察、災區環境偵察功能,；

產品特點：

1.大流量鴨嘴式水炮設計，可變換多種噴水形式,，噴射流量可調節,、射程高,，滿足大空間場所火災撲救工作

2.達到8種氣體，2種環境參數參數

3. 拖拽水帶能力強,，可同時拖拽6條80水帶

產品參數：

1、尺寸：長2800mm×寬1730mm×高1470mm

2,、拖拽距離：≥100m

3,、持續行走時間：3h

4,、視頻傳輸距離：1110m

5、水泡流量：≥200L/s

6,、最大速度：≥1.6m/s

7,、水泡射程：≥105m（水）;≥100m（泡沫）

防爆消防滅火偵察全地形機器人

【消防滅火偵察全地形機器人越障視頻】

RXR-MC80GD防爆消防滅火偵察全地形機器人可適用于各種大型危險化學品、高層樓宇建筑,、大跨度商業建筑、工廠,、商貿企業,、礦山,、隧道、地鐵等事故救援,，主要替代消防員在執行危險救援任務,。

機器人采用前后雙履帶+4輔助關節結構，輔助關節與履帶二合一的設計可以將速度和越障能力都能得到保證,；

輪式結構可以大幅度提高機器人的行駛速度,，保證了機器人的快速部署,、快速投入救援；

產品參數：

1,、垂直跨障高度:≥600mm

2、水平跨溝寬度:≥750mm

3,、水泡流量：80L/s

4,、行駛速度：≥1.6m/s

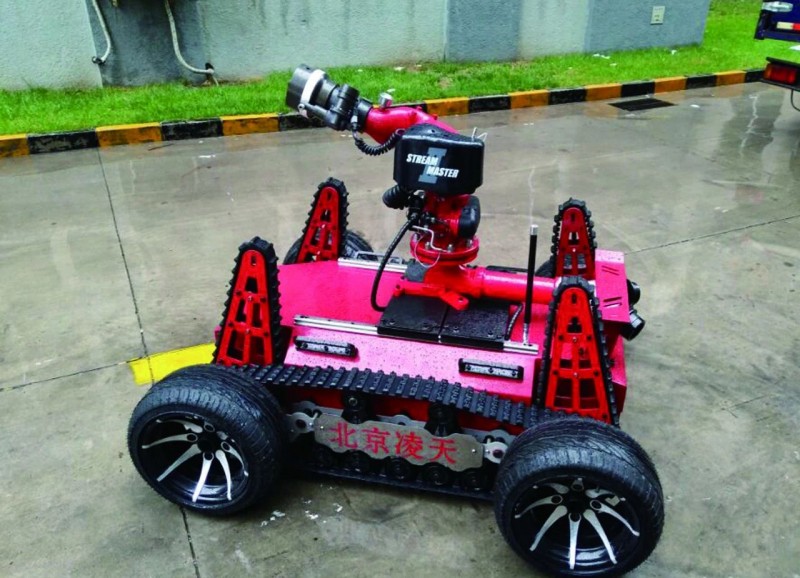

消防滅火偵察全地形機器人

RXR-M80LGD消防滅火機器人適用于各種大型危險化學品,、高層樓宇建筑、大跨度商業建筑,、工廠,、商貿企業,、礦山、隧道,、地鐵等事故救援,，主要替代消防員在執行危險救援任務。

本產品具備滅火,、音視頻偵察、有毒有害氣體偵察,、災區環境偵察功能,；

機器人采用前后4擺臂+履帶+4輪胎輪履底盤結構,，輪履合一的設計可以將速度和越障能力都能得到保證；

輪式結構可以大幅度提高機器人的行駛速度,，保證了機器人的快速部署,、快速投入救援,；

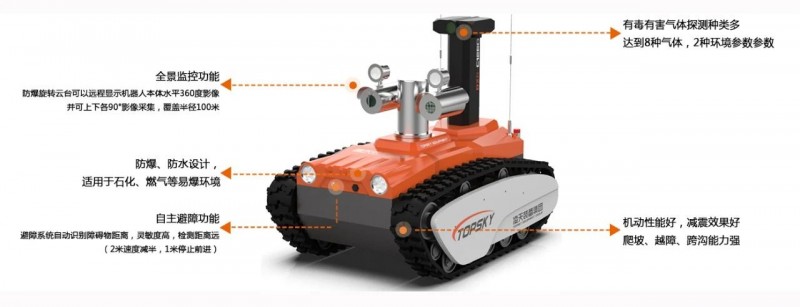

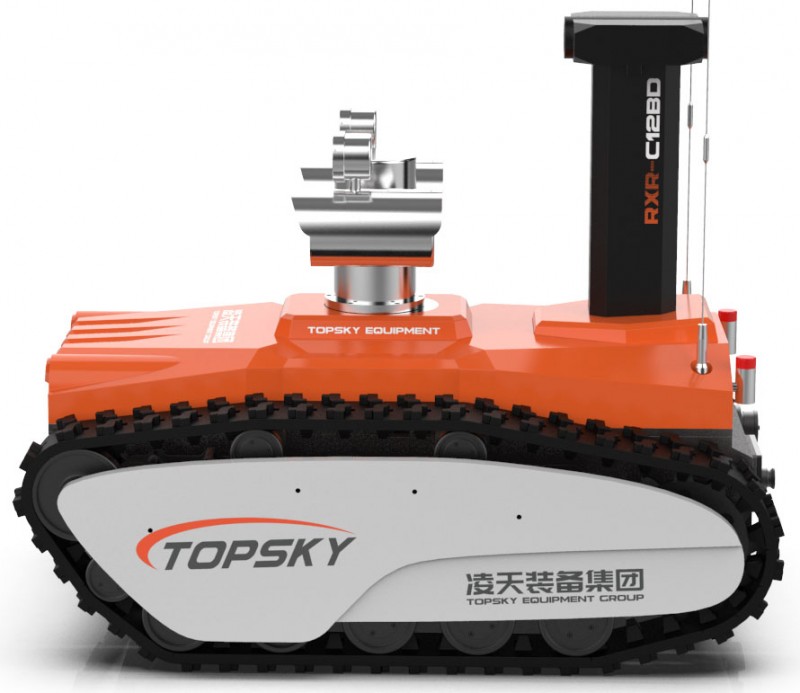

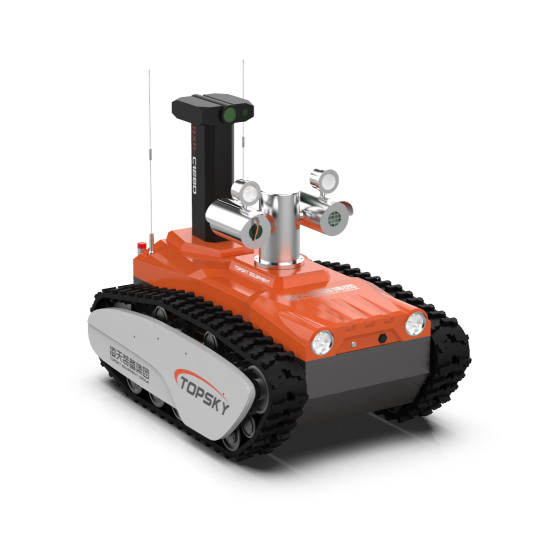

防爆消防偵察機器人

RXR-C12BD防爆消防偵察機器人可使用于各種大型石油化工企業，隧道,、地鐵等不斷增多的油品燃?xì)狻⒍練庑孤┍?、隧道,、地鐵坍塌等災害隱患多發地，滅火機器人在搶險救援中發揮舉足輕重的作用,，主要替代消防員在?；饒?chǎng)或濃煙火災現場勘察的專用設備,。本產品具備音視頻偵察、有毒有害氣體偵察,、災區環境偵察功能，對提高救援安全性,、減少人員傷亡具有重要意義,。

產品特點：

1.有毒有害氣體探測種類多

達到8種氣體,，2種環境參數參數

2.多功能偵察系統

紅外熱成像、可見光、夜視等多種高清視頻及音頻信息采集,；現場環境實時反饋；八種氣體和溫濕度實時反饋,。

3.接入機器人網絡化云平臺

機器人的位置,，電量,，音頻、視頻,、氣體環境探測信息等實時狀態信息,，可以通過4G/5G網絡傳到云端,，后臺PC端和移動端可以查閱

產品參數：

1、尺寸：長1408mm×寬932mm×高1178mm

2,、遙控距離：1140m

3、持續行走時間：2h

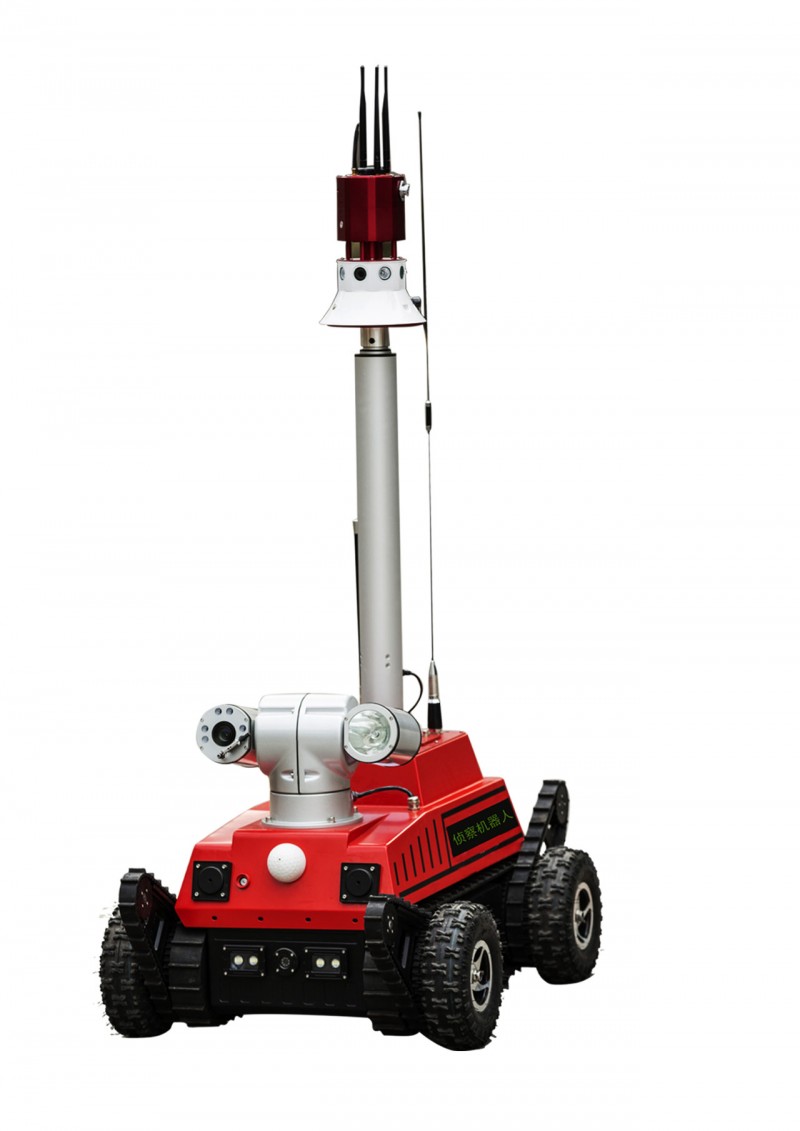

消防偵察機器人

RXR-C12BD防爆消防偵察機器人適用于各種大型危險化學品,、高層樓宇建筑、大跨度商業建筑,、工廠、商貿企業,、礦山、隧道,、地鐵等事故救援,，主要替代消防員在執行危險救援任務,。

本產品具備氣體與音視頻偵察功能；

機器人采用前后4擺臂+履帶+4輪胎輪履底盤結構,，輪履合一的設計可以將速度和越障能力都能得到保證；

輪式結構可以大幅度提高機器人的行駛速度,，保證了機器人的快速部署,、快速投入救援；

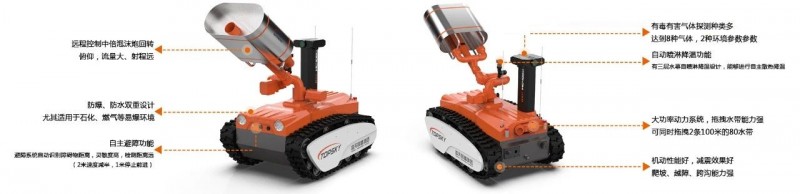

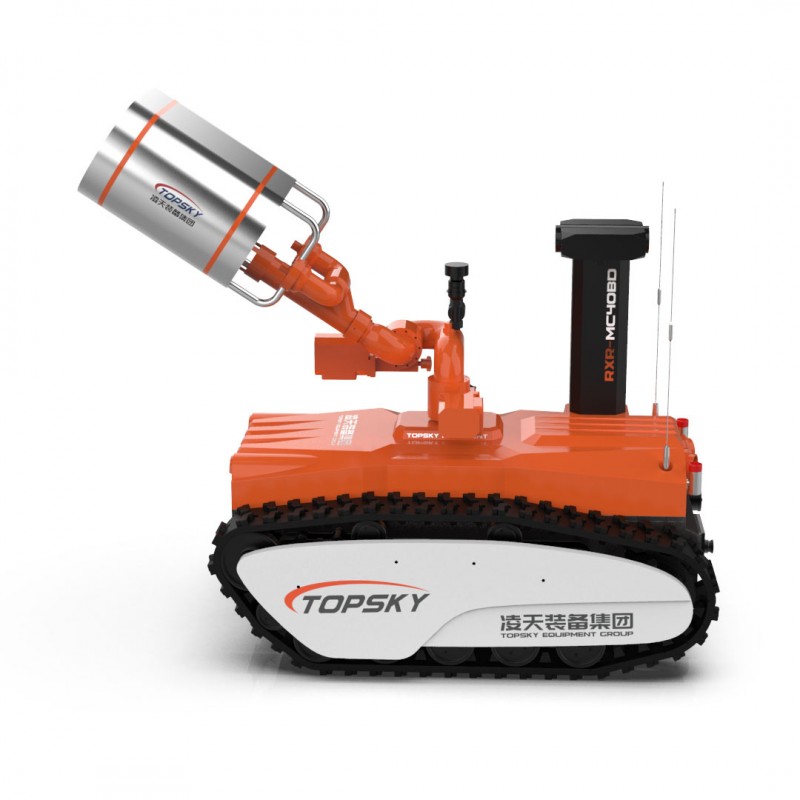

防爆消防中倍數泡沫滅火偵察機器人

【中倍數泡沫機器人爬坡視頻】

RXR-MC40BD防爆消防中倍數泡沫滅火偵察機器人用于各種大型石油化工企業,，隧道,、地鐵等不斷增多的油品燃?xì)?、毒氣泄漏爆炸、隧道,、地鐵坍塌等災害隱患多發地,，主要替代消防員在?；饒?chǎng)或濃煙火災現場救援的專用設備。本產品具備滅火,、音視頻偵察、有毒有害氣體偵察,、災區環境偵察功能,。

產品特點：

1.有毒有害氣體探測種類多

達到8種氣體,，2種環境參數參數

2.行駛速度快：≥ 5.76Km/小時，

3.接入機器人網絡化云平臺

機器人的位置,，電量,，音頻,、視頻、氣體環境探測信息等實時狀態信息,，可以通過4G/5G網絡傳到云端，后臺PC端和移動端可以查閱

產品參數：

1,、尺寸：長1460mm×寬1025mm×高1780mm

2,、遙控距離：1500m

3,、持續行走時間：2h

4、泡沫流量：40L/s泡沫

5,、射程：45m

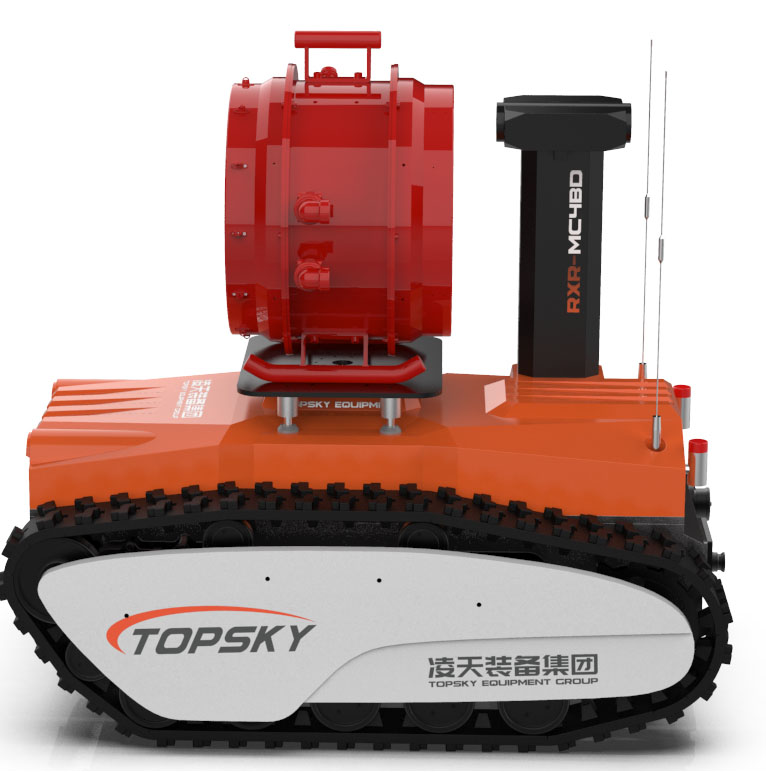

防爆消防高倍數泡沫滅火偵察機器人

RXR-MC4BD防爆消防高倍數泡沫滅火偵察機器人適用于各種大型危險化學品、大跨度商業建筑、工廠,、商貿企業,、礦山,、隧道、地鐵,、倉庫,、飛機庫,、船舶等事故救援。主要替代消防員在石化,、燃?xì)鈨?chǔ)罐等場所流淌型火區的覆蓋型滅火作業,。

產品特點：

1.行駛速度快：≥5.47Km/小時,，

2.壓力泡沫混合液既是滅火介質，又驅動風輪旋轉,，節約能耗；

3.接入機器人網絡化云平臺

機器人的位置,，電量,，音頻、視頻,、氣體環境探測信息等實時狀態信息，可以通過4G/5G網絡傳到云端,，后臺PC端和移動端可以查閱

產品參數：

1,、尺寸：長1450mm×寬1025mm×高1340mm

2、遙控距離：1100m

3,、持續行走時間：2h

4,、泡沫流量：225L/min泡沫

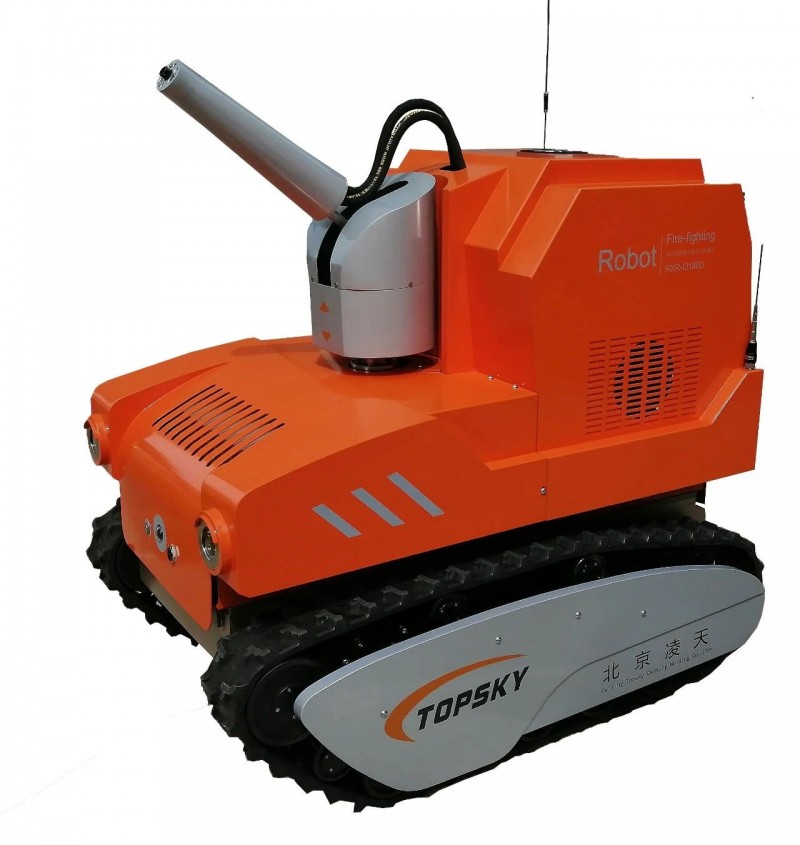

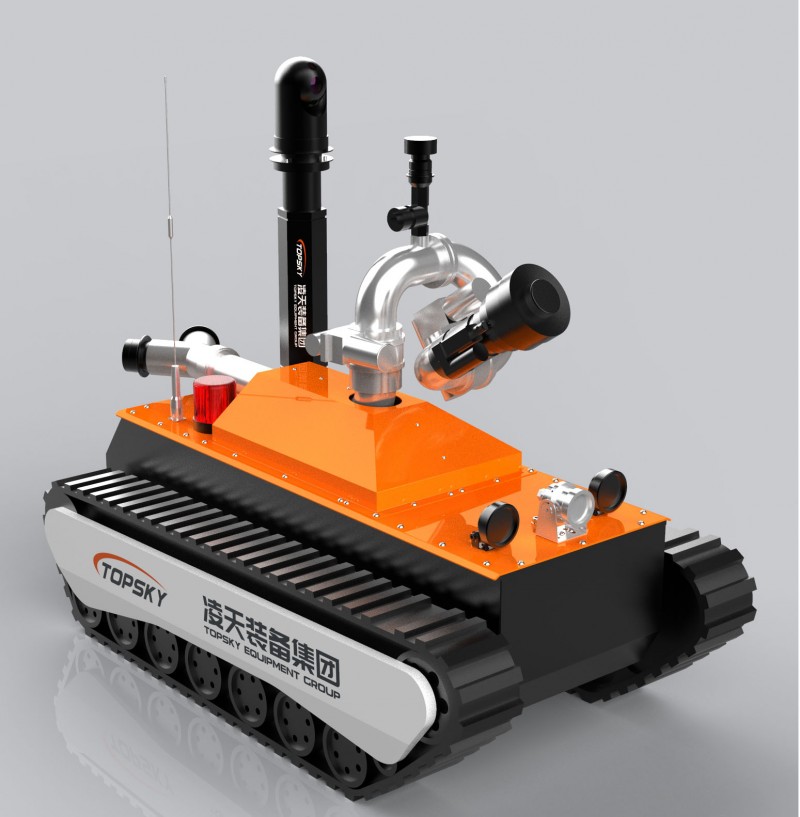

防爆消防滅火機器人（標準版）

【防爆消防滅火機器人行走噴水視頻】

RXR-M80D消防滅火機器人作為特種機器人的一種,，采用鋰電池電源作為動力電源，使用無線遙控的方式遠距離操控消防滅火機器人?？墒褂糜冢瑴缁饳C(jī)器人在搶險救援中發揮舉足輕重的作用,，主要替代消防員在?；饒?chǎng)或濃煙火災現場救援的專用設備,。

產品特點：

1.有毒有害氣體探測種類多

達到8種氣體，2種環境參數參數

2.行駛速度快：≥5.76Km/小時,，

產品參數：

1、尺寸：長1528mm×寬890mm×高1146mm

2,、遙控距離：1100m

3,、持續行走時間：2h

4,、水泡流量：≤80.7L/s水

5、水泡射程：≥84.6m

6,、最大速度：≥1.52m/s

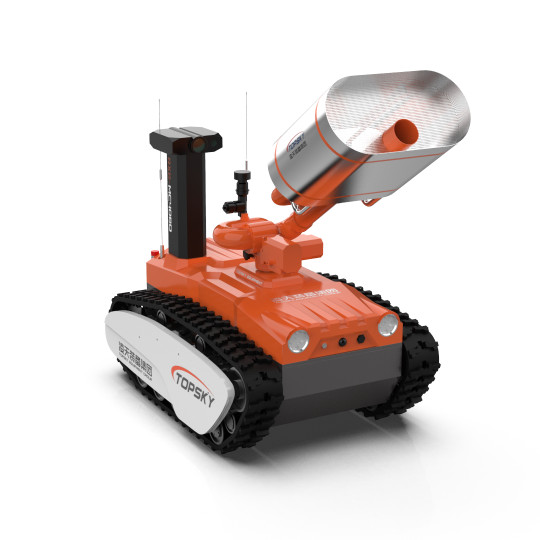

防爆消防智能細水霧滅火機器人

【防爆消防細水霧滅火機器人噴水視頻】

RXR-Q100D消防智能細水霧滅火機器人適用于各種災害隱患多發地，在火災發生初期發現著火點,，并及時撲滅,，避免火情蔓延產生重大災害,，同時可為大型消防設備爭取救援時間，滅火機器人在搶險救援中發揮舉足輕重的作用,，是替代消防員在?；饒?chǎng)或濃煙火災現場救援的專用設備,。本產品同時兼具滅火、視頻偵察,、災區環境監測等多種功能。

產品特點：

1.具備噴射直流水及細水霧功能：

直流水最大噴射距離18米

高壓細水霧最大噴射距離8米

2.自帶水箱蓄水：

水箱容積100L

裝有DN80快插頭可快速補給消防水

3.拖拽性能優越：≤5000N 可拖拽一條DN80充實水帶行駛100米

產品參數：

1,、尺寸：長1520mm×寬1050mm×高1280mm

2,、遙控距離：1000m

3、持續行走時間：2h

4,、直線最大速度：≥1.6m/s

5、水/泡沫流量：30L/s水,，30L/s泡沫

6,、射程：≥18m（直流水）,，≥8m(細水霧）

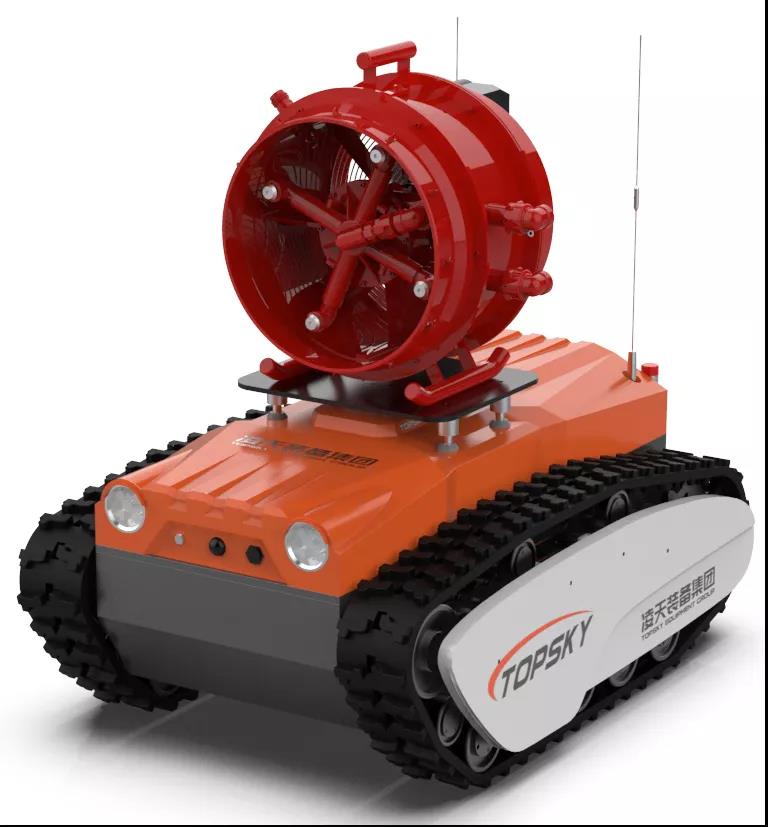

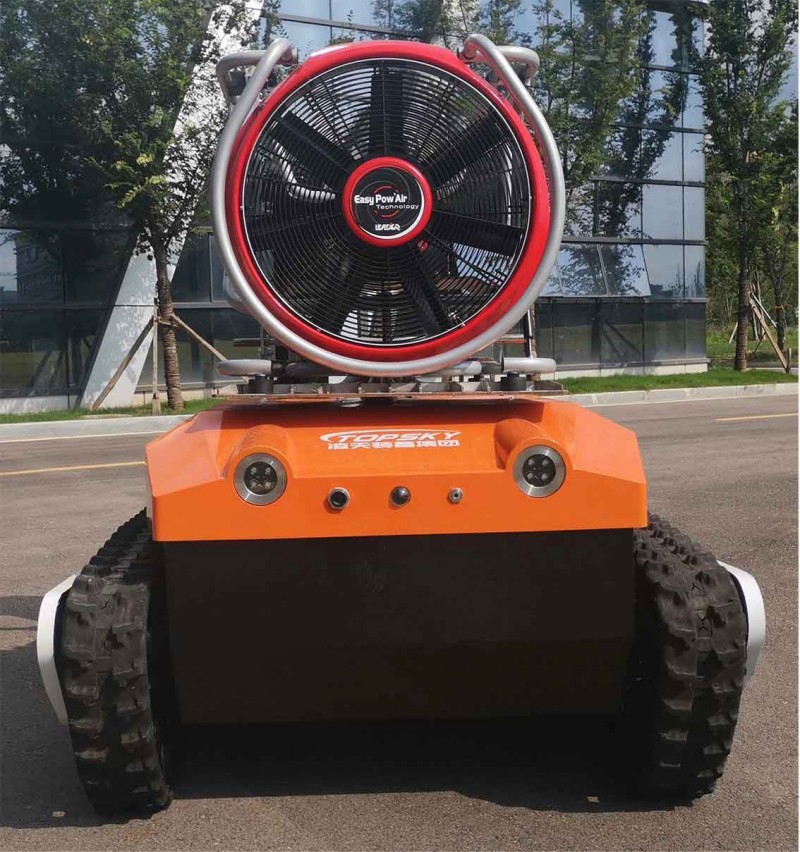

防爆消防滅火排煙機器人

RXR-YC25000BD防爆消防排煙偵察機器人由機器人本體、排煙機,、紅外攝像機,、手持遙控終端組成,，使用無線遙控的方式遠距離操控消防滅火機器人。在滅火救援中能夠發揮排煙降塵,、阻隔熱輻射,、洗滌煙霧和廢氣的功能,，對提高救援安全性具有重要意義。本產品具備排煙,、音視頻偵察,、有毒有害氣體偵察、災區環境偵察功能,；

產品特點：

1.排煙用途廣

可用于排煙、送風,、噴射水霧滅煙,、降溫,、降塵、循環水驅動節約水資源等功能

2.有毒有害氣體探測種類多

達到8種氣體,，2種環境參數參數

3.牽引力：6500N

產品參數：

1,、尺寸：長1964mm×寬1298mm×高1543mm

2,、遙控距離：2500m

3、持續行走時間：2.5h

核心模塊和基地實景

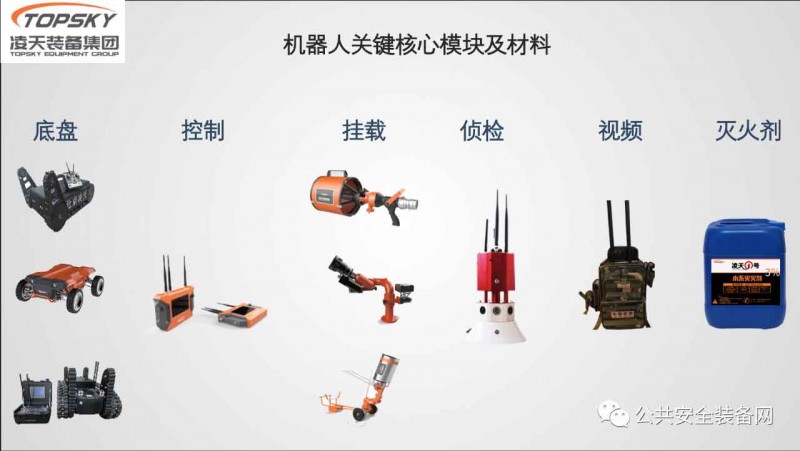

北京凌天特種機器人關鍵零部件明細表

特種機器人保障基地實景
