• 產品參數：
• 制造商：深圳共安
• 型號：ZDMS0.6/5S
• 生產/代理：生產

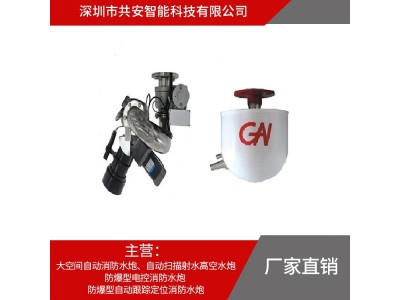

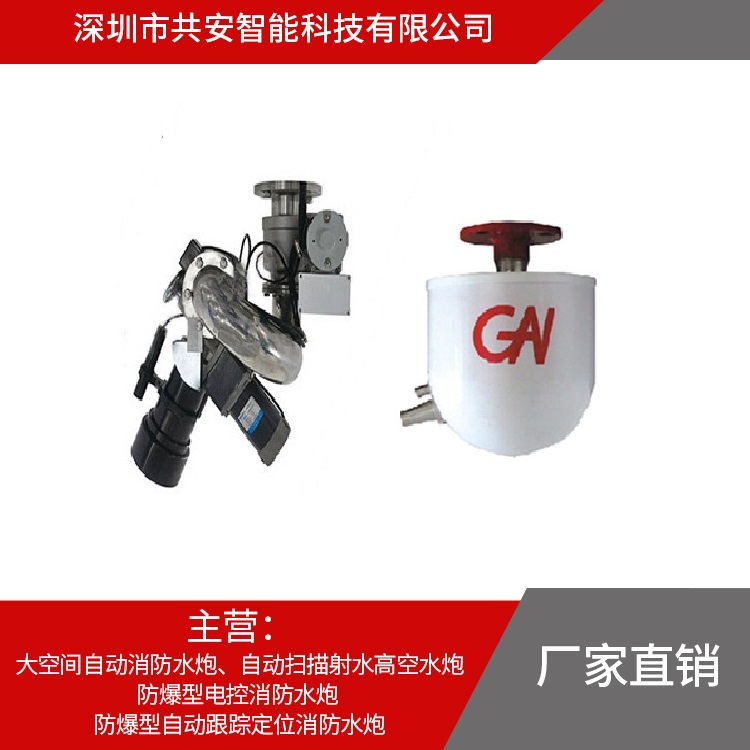

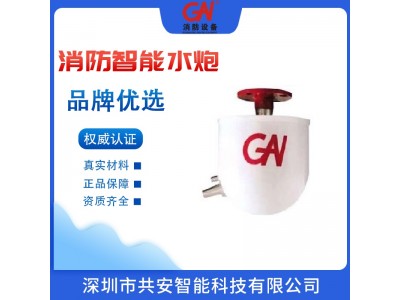

自動跟蹤定位射流滅火裝置（曾用名：消防水炮,、大空間自動掃描水炮,、自動尋的噴水滅火裝置）是針對現代大空間建筑的消防需求，以自然界可燃物在燃燒時所釋放出大量的紅,、紫外輻射為目標,，采用一種對紅、紫外敏感的電子組件,，對火災進行非接觸,、遠距離、主動接收式的探知,，并將其轉化為電信號,，然后通過自動跟蹤定位射流滅火裝置的電控系統，全天候,、全方位自動監測其保護范圍內的一切火情,，一旦發生火災，裝置立即啟動,，驅動滅火裝置的水平和垂直旋轉機構,，快速準確地瞄準火源，繼而自動啟泵,、開閥,、啟動消防報警器等系統配套設施，并精準定位,、射水瞬間把火撲滅,。撲滅后便自動關閉閥門、系統復位，恢復到監控狀態,，如有復燃,，重復滅火。由于發現及時,、定位精準,、射水迅速、瞬間即可把剛剛初燃的火源撲滅,，確保把火災的苗頭及時地扼殺在初萌狀態，使之不能成災,，真正地做到“防患于未然”,。

該裝置探測距離遠、保護面積大,、噴射距離遠,、噴灑流量大、發現及時,、定位精準,、射水迅速、經久耐用,，智能化,、自動化水平高，滅火時間短等眾多優點,，全方位監控,，無死角、無盲區,、誤報誤動率極低的特性,，能夠極大地消除火災給人們帶來的危害，為保護人民的財產和自身生命安全不再遭受到火災的困擾作出貢獻,。

自動消防炮性能參數如下表

1,、自動消防水炮ZDMS0.6/5S-GA，流量5L/S,，壓力0.6Mpa,，保護半徑20-33m不等，安裝高度6-25m

2,、自動消防水炮ZDMS0.8/10S-GA,，流量10L/S，壓力0.8Mpa,，保護半徑37m,，安裝高度6-25m

3、自動消防水炮ZDMS0.8/20S-GA，流量20L/S,，壓力0.8Mpa,，保護半徑52m，安裝高度6-25m

4,、自動消防水炮ZDMS0.9/30S-GA,，流量30L/S，壓力0.9Mpa,，保護半徑62m,，安裝高度6-25m

5、自動消防水炮ZDMP0.25/5S-GA,，流量5L/S,，壓力0.25Mpa，保護半徑6m,，安裝高度6-15m

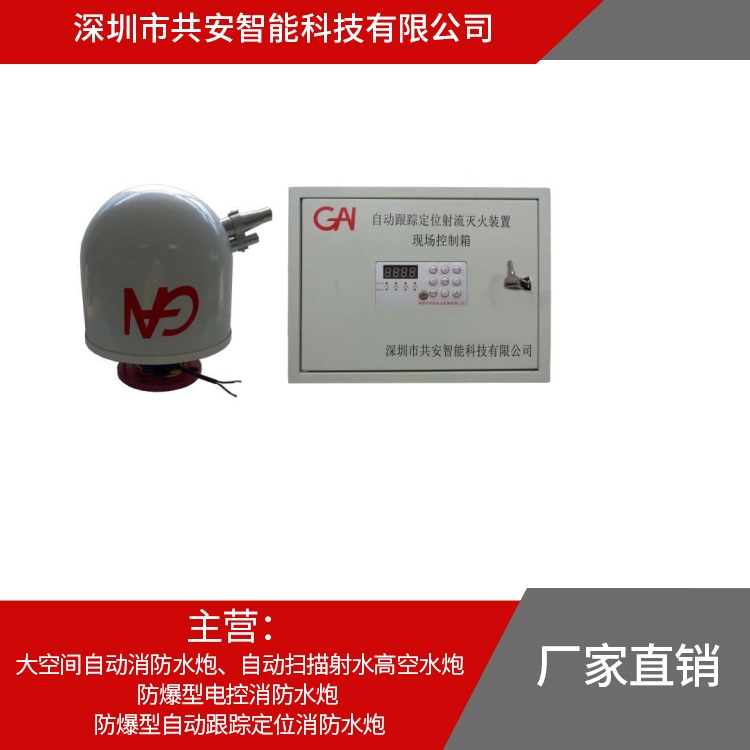

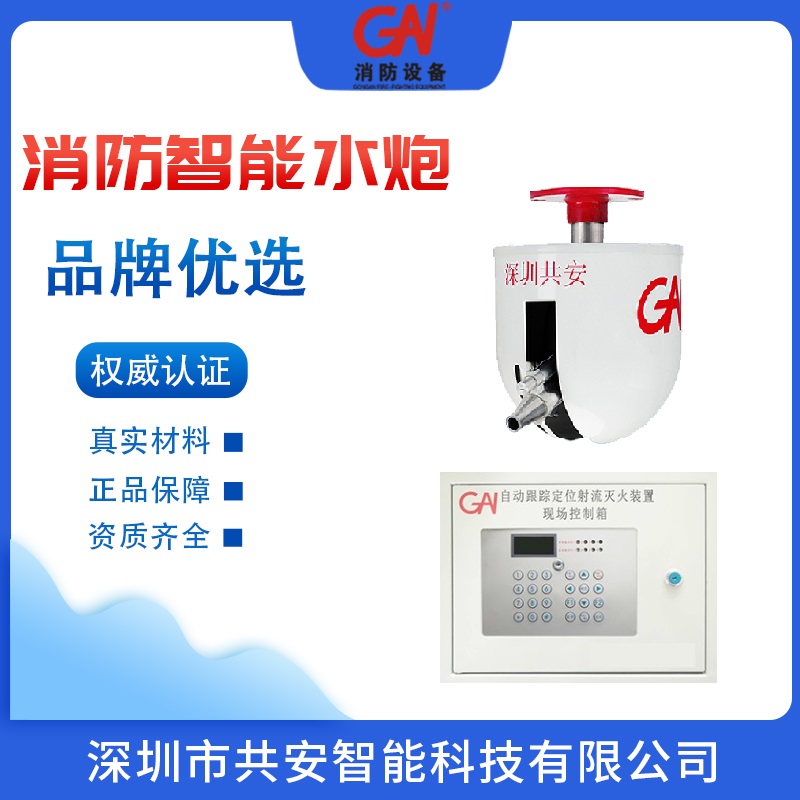

現場控制箱

1,、概述

區域控制箱采用單片機及集成電路技術、CAN總線傳輸技術,、視頻

傳輸技術,，能夠?qū)ο涝O(shè)備實施可視化控制，對報警設備地址顯示,，其設計可實現現場分區智能監控,、消防聯動以及電磁閥自動尋檢等多種功能、可以與我公司所有產品配套使用,。具有體積小,、功能全、操作簡單等特點,，是消防滅火控制領域比較理想的產品,。

2、設備特點

l CAN總線地址編碼,，可對報警滅火裝置的工作地址進行顯示,。

l 為裝置電源控制器、電磁閥,、聯動擴展模塊和模擬末端試水裝置提供工作電源,；

l 具備手動、自動兩種控制功能,，實現對滅火裝置的集中監控,；

l 手動啟動消防水泵、手動啟動電磁閥,；

l 手動控制滅火裝置的上,、下,、左、右旋轉,；

l 提供與常規火災報警控制系統的無源火警信號輸出觸點,；

聯動控制

概述

屬于總線視頻式消防滅火聯動報警主機具有火災自動報警、聯動控制,、視頻

監控,、地址顯示、啟停消防水泵等多項功能于一體的新一代智能消防控制設備,，

采用可靠性高的CAN總線結構設計,，使得該系統布線簡單，較以前設備相比具有

更強的分區控制能力,，可對分區中的設備實施點對點可視化控制,，主機內部線路

簡單，對內部電路按功能要求實現了模塊化可靠性設計,，各模塊間采用固定排線

接插件設計,，方便用戶對系統的維護和保養,。

2,、設備特點

l 總線制、多線制兩種配線方式可選,，可對16個區域的現場控制箱進行手動,、自動轉換，視頻切換,；

l 具備啟泵,、開閥、報警等手動/自動兩種控制功能,，實現對滅火系統的集中控制,。

l 配合視頻監控主機，遠程手動控制滅火裝置啟動,、射水的準確度上,、下、左,、右定位旋轉,；可手動控制滅火裝置對準著火點進行滅火。

l 提供與常規火災報警控制系統的無源火警信號輸出觸點,；

l 水泵工作狀態監視顯示,、系統報警工作狀態顯示、電源電壓指示,；

l 為現場控制箱提供工作電源,；

端子說明及技術參數

技術參數：

輸入電壓：AC220V

輸入電源：DN24V,AC220V

輸入功率：>5KW

輸出功率：

報警信號傳輸形式：CAN總線

設備配線：AC220V電源線ZRRVVP2*12.5

AC220V電磁閥電源線ZRRVVP2*12.5

接地線ZRVVP1*4.0

火警信號通訊線ZRVVP2*1.5

DC24V電源線ZRVVP2*1.5

系統特點

1．采用可視化報警,，有效發現早期火災火焰；探測無盲區,、無死角,。

2．探測距離遠，保護面積大,，響應速度快,，探測靈敏度高；

3．系統具有多級火災識別模式,，有效消除由于外界環境及系統偶然因素而引起的誤報,，可靠性高；

4．獨有定位技術,，遠程控制定點滅火,，減少了撲救過程中造成的損失；

5．系統可同時具有防火,、防盜,、監控功能，提高了系統整體的性能價格比,。

8．系統采用多級火情判別由集成處理器和主控機給出火災所在區域數據,，傳輸給對應水炮，使水炮自動指向火源,。并配以可視圖像定位及判別技術,，對火情進行定位。

3,、系統功能

l 大空間智能消防炮滅火系統能根據著火點遠近及大小自動修正消防炮的噴射點角度,，保證消防炮的定位準確。

l 大空間智能消防炮滅火系統具有遠程控制功能,。

l 大空間智能消防炮滅火系統具有現場控制消防炮的功能,。

l 消防炮能在水平和垂直方向進行大角度的旋轉調節，以保護在其保護范圍內的立體空間,，包括在其射程范圍內的屋頂,。

l 消防炮具有柱狀／霧狀無極轉換功能，近距離噴射為霧狀,，遠距離噴射為柱狀,，其轉換功能遙控器、中央手動操作盤和系統軟件設定,。

本系統具有以下三種控制方式：

l 自動控制方式

1,、火災發生后，通過智能圖像火焰探測器對著火區域進行探測并向消防中心報警,；報警主機自動呈現火情畫面,。

2,、同時，對應著火區域的滅火裝置自動指向著火區域,；

3,、自動啟動消防泵，打開電動閥,，向著火點噴水滅火,。

l 半自動控制方式

1、火災發生后,，報警主機自動將火情畫面自動呈現出來,。

2、同時,，對應著火區域的滅火裝置自動掃描定位,、自動指向著火區域；

3,、在控制中心,，值班人員通過報警畫面確認火情，手動啟動消防泵,，打開電動閥,，向著火點噴水滅火。

l 手動控制方式

1,、當現場人員發現火災后,，可以現場手動控制盤啟動消防泵,，打開電動閥,，控制滅火裝置進行滅火。

2,、當發生火災時,，值班人員在控制中心借助監視圖像，通過中心手動操作盤控制消防炮的俯仰,、水平回轉動及啟動消防泵,，打開電動閥向著火點噴水滅火。

深圳市共安消防設備有限公司是生產自動消防水炮-自動跟蹤定位射流滅火裝置-大空間智能滅火系統-圖像型火災探測器-高壓細水霧滅火系統-泡沫滅火系統-七氟丙烷氣體滅火系統裝置-懸掛式超細干粉滅火裝置-機電管道抗震支架-消防給水閥門-物聯網消防給水機組等一系列消防產品,。
