• 產品參數：
• 制造商：磐鈷智能
• 型號：TD30
• 生產/代理：

一、產品概述

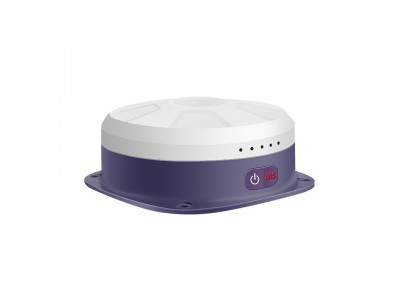

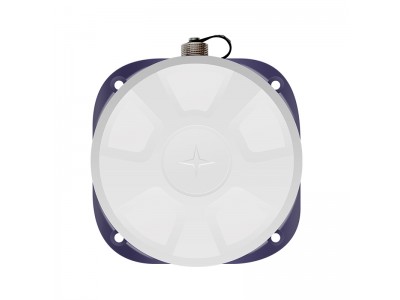

北斗三號短報文車載型終端（以下簡稱車載終端）是我司自主開發，專門為車載位置追蹤應急通信而研制的機型,，采用天線主機一體化設計，集成了RDSS天線,、射頻收發電路、功放電路,、基帶電路等,，集成度高、功耗低,，配有專用的車載吸盤,，安裝使用極為方便。設備內部集成可充電鋰電池,，具備單獨電池供電能力,，也可以通過外部供電給設備使用和給電池充電,。

為適應野外、沙漠等惡劣環境,，車載終端的設計充分考慮了防水,、防腐蝕等要求。目前已經在公安,、特種車輛等數據采集及傳輸,，救援系統中得到廣泛應用

二、產品特性

l 發射功率輸出5W,；

l 直徑118mm,，高度50mm；

l 防護等級：IP67,；

l 默認藍牙輸出,，選配全網通4G；

l 默認點煙器取電,，內置電池：5000mAH/3.7V,；

l 默認藍牙，選配RS232/RS485/RS422接口,；

l 具備電源開關按鍵和緊急報警SOS按鍵,；

l 支持連接手機APP發衛星消息/微信/手機短信

l 支持小程序掃碼添加設備/軌跡回放/微信分享給好友

l 支持電話、短信,、天地衛通公眾報警信息通知

l 協議版本：北斗三代通用一體機擴展協議V1.0,。

三、應用

l 北斗三號數據傳輸終端

l 公安,、特種車輛車載終端收發通信終端

l 各種電子產品及智能移動設備

四,、性能指標

五,、直流特性

*該測試條件均在常溫25°C環境下,；

*功放為突發工作模塊,，無數據發射時，為單接收電流,，只有數據發射時才有大電流通過,，電源必須滿足大于20W的供電能力。

六,、溫度特性

七,、指示燈說明

終端帶有側面出燈5個，定義參考下表

八、按鍵說明

終端帶有兩個按鍵,，定義參考下表

九,、結構框圖

終端可完整實現RDSS定位功能、短報文通信功能,，如果選配北斗/GPS雙模模塊還具有北斗、GPS定位功能,，其內部基本框圖如下圖所示,。

Ø 支持點煙器取電/內置電池,；

Ø 支持藍牙連接手機APP,；

Ø 具備電源開關和SOS按鍵；

Ø 工作電壓為9V~24V,；

Ø 支持微信小程序,；
