• 產品參數：
• 制造商：磐鈷智能
• 型號：PD23
• 生產/代理：

一,、產品概述

北斗三號短報文指揮型用戶機（北斗指揮機）PD23是一款支持北斗三代民用頻點的集團指揮設備。北斗指揮機PD23除具有普通北斗設備的定位,、通信,、授時功能外，還能兼收所管轄子用戶的定位,、通信信息,。可對子用戶發送組播,、通播信息,，實現對子用戶的指揮功能。指揮機可應用于電力,、氣象,、應急、公安,、人防,、海洋、林業等領域,。 適用于固定指揮所,、移動指揮所、方艙等多種場合安裝使用,。

二,、產品功能

1) 設備自檢功能；

2) 用戶授權與安全管理功能,；

3) 定位功能,；

4) 通信功能；

5) 指揮功能,；

6) 位置報告功能,；

7) 組網功能,。

三、功能特點

1) 具有北斗三號RNSS定位功能,；

2) 具有北斗三號RDSS區域短報文功能；

3) 具有北斗三號指揮功能,；

4) 具有北斗三號兼收功能,，下屬子用戶數目可擴展至5000；

5) 可選配擴展北斗三號RDSS全球短報文功能,；

四,、性能指標

1) RDSS區域短報文最大通信長度1000個漢字；

2) RDSS全球短報文最大通信長度40個漢字,；

3) RDSS通信成功率：≥95％（暗室測試）,；

4) RDSS兼收成功率：≥95％（暗室測試）；

5) RNSS定位精度：水平優于5m,，高程優于10m,；

6) 整機待機功耗：≤10W；

7) 數據接口有電源接口,、1PPS接口,、測試接口、RS232接口,、RS422接口,、NTP接口、網口,、天線接口,；

8) 供電要求:交流適配器：110～240VAC，50～60Hz,；直流輸入：9-32VDC,；

9) 主機尺寸：340mm×290mm×43mm（公差±5mm，含連接器）,；

10) 主機單元重量：≤5kg,；

11) 外觀顏色：主機外觀顏色：軍綠色；天線外觀顏色：軍綠色,。

五,、環境適應性

1) 工作溫度：主機單元：-20℃～+55℃，天線單元：-45℃～+70℃,；

2) 貯存溫度：主機單元：-55℃～+70℃,，天線單元：-55℃～+70℃。

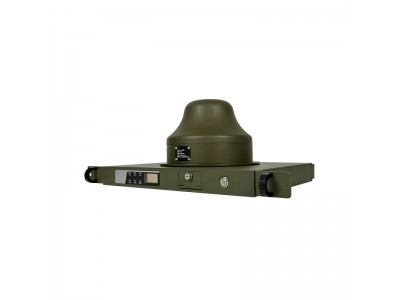

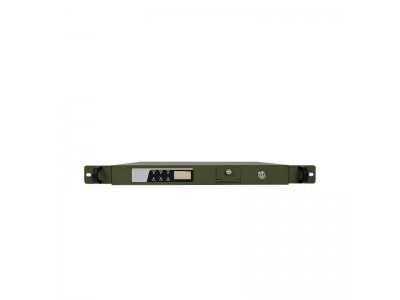

六,、設備組成

七,、工作原理

指揮型用戶機通過系統授權,，與一定數量的普通用戶機構成指揮集團，這些普通用戶機就成為該指揮集團的下屬用戶,。指揮型用戶機工作時,，能夠獲得這些下屬用戶機的RDSS定位數據和短報文通信內容，以及下屬用戶通過位置報告發來的RNSS定位結果,，從而起到指揮,、管理整個指揮集團的作用。

指揮型用戶機對下屬用戶的監收是通過與下屬用戶同步地從系統獲得RDSS定位解算結果或短報文通信內容實現的,，因此與指揮型用戶機構成指揮集團的普通型用戶機均需具備RDSS功能,。另外，指揮型用戶機要對指揮集團進行有效管理,，須雙方均位于系統服務區的重點區域內,，即能夠接收GEO衛星信號。

八,、機與天線之間的連接

主機與天線之間通過天線連接電纜相互連接,。其中，主機上的接口位于主機后面板上,，為N型射頻連接器（母頭）,，搭配的電纜端為配套的N型射頻連接器（公頭）；天線端連接器位于天線側面,，為N型射頻連接器（母頭）,，電纜端為N型連接器（公頭）。天線電纜沒有方向性,，兩端可以互換使用,。天線電纜可以傳輸S頻點接收信號、L頻點發射信號,、12V/28V切換的電源信號,。

九、主機與電腦之間的連接

指揮型用戶機與電腦之間預留了三種接口：RS232接口,、RS422接口,、網口，用于滿足不同用戶的需求,。這三種接口均集成在主機的后面板上,，主機與普通電腦或筆記本電腦之間通常使用RS232接口連接，如果電腦端沒有串口,，可以通過USB轉串口連接器轉接,；主機與工業用PC之間接口通常采用RS485接口；網口為標準RJ45接口,，可以拓展網絡應用,。

十,、使用中注意事項

使用前注意事項

1) 檢查IC卡是否已經裝入主機；

2) 檢查天線電纜與主機以及天線是否正確連接,；

3) 檢查天線是否放置在空曠無遮擋的環境中,；

4) 檢查主機串口線是否與電腦正確連接；

5) 如果使用USB轉串口連接器,，需要檢查電腦USB驅動是否安裝,；

6) 檢查主機電源線與電源是否正確連接。

使用過程中的注意事項

1) 使用時天線應水平放置,，朝向南方區域應空曠無遮擋，否則會影響收星和發射效果,；

2) 使用時,，應避免尖銳的物體碰撞天線的表面，以免造成天線罩的破裂,；

3) 天線的連接電纜及接頭應避免硬性彎折和重力擠壓,，以免造成電纜線和接頭的折斷和脫落；

4) 應避免天線和主機接觸腐蝕性物質,，包括氣體,、液體和固體；

5) 主機應放置在干燥,、通風的地方使用,；

6) 主機在使用時，應避免磕碰,、硬物劃傷及跌落等,；

7) 嚴禁進行電源、串口,、天線等熱插拔操作,；

8) 嚴禁在開機狀態下拆裝IC卡，否則會燒毀IC卡,；

9) 機器在發射瞬間,，人員應盡量遠離天線。

使用后注意事項

1) 天線在雨天或潮濕天氣使用后,，應擦拭干凈風干后再收入儀器箱,；

2) 天線收入儀器箱內時，天線罩向上,，底盤在下放置,。

IC卡使用注意事項

1) IC卡為機密級，要妥善保管,；

2) 一機一卡不可互相交換使用,；

3) 嚴禁對卡進行彎折等破壞性操作,。
