- 產品參數:
- 制造商:浙江神龍安全器材有限公司
- 型號:SL-888
- 生產/代理:
3G無線遠程便攜式網絡監控系統簡介
針對上述需求采用國際領先的視頻處理技術,研制生產的SL-888無線網絡視頻監控系統產品,能夠在移動環境中,,支持以無線方式提供流暢的,、高清晰度的視頻傳輸,能夠?qū)崟r(shí)為事件現場提供高性能,、高可用性,、低成本的3G無線網絡視頻解決方案,搭建視頻監控系統,、語音傳輸系統和緊急調度系統,。
系統組成
Sl-888 3G無線便攜視頻監控管理系統由監控中心單元、3G 無線網絡單元,、3G無線便攜無線視頻采集傳輸單元組成,。監控人員和領導可使用電視墻、PC,、筆記本,、手機等,通過有線和方式無線觀看視頻,、調度指揮,。

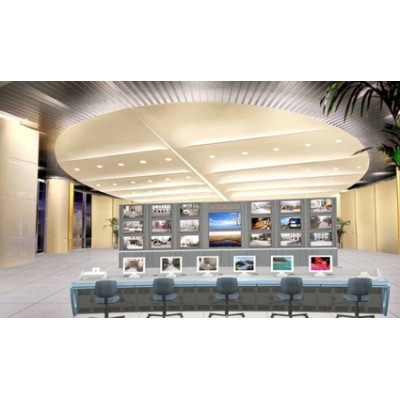

監控中心單元
監控中心單元配置1臺計算機服務器,安裝東方瑞華3G GPS軟件,,具有公網固定IP地址(根據系統攝像機接入數量,、公網用戶訪問人數確定帶寬。建議4M或4M以上),。用戶根據機房安裝配置的情況,,選擇配置交換機、路由器,、防護墻等機房設備,。
3G無線網絡單元
3G無線網絡單元,采用:
中國電信的EVDO, 兼容CDMA1x
中國聯通的WCDMA, 兼容EDGE
中國移動的TD-SCDMA,,兼容EDGE
3G無線便攜視頻采集傳輸單元

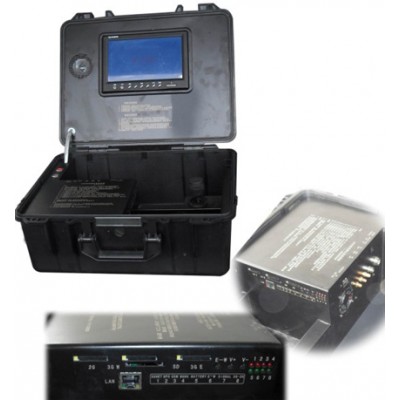

3G無線便攜視頻采集傳輸單元配置3G無線視頻采集傳輸終端(箱式),、吸盤式攝像機:使用時安裝在車頂或三腳架上(也可以采用數碼攝像機)及充電設備。
系統工作流程
啟動3G無線便攜視頻采集傳輸終端(含攝像頭),,設備按照設定的參數自動運行,,通過攝像頭進行視頻采集,無線視頻采集傳輸終端對攝像機采集的水平進行壓縮編碼,。同時連接運營商的3G無線網絡,,建立數據鏈路。視頻傳輸設備通過3G無線鏈路將編碼后的視頻信息實時傳送到監控監控中心的視頻管理服務器,運行在視頻管理服務器的視頻處理程序?qū)⒔邮盏降囊曨l信息重新合成,,通過發布程序進行視頻實時發布,。用戶根據權限,使用客戶端軟件,,就可以觀看實時的視頻,、雙向語音交互,。
系統性能
圖像性能指標
正常模式:分辨率為704×576或352×288,,最高可達25幀/s,16Bit色
一般情況下視頻圖像保證清晰流暢(與3G無線網絡條件相關)
視頻轉發程序性能指標(需服務器硬件和網絡配合)
中心服務器系統軟件支持多終端并發傳輸(最多支持800個終端并發),。
支持多人同時觀看同一路或多路視頻圖像(觀看同一路系統最大支持300個用戶同時觀看)
支持權限管理
支持電視墻,、筆記本、PC電腦有線/無線觀看
支持手機監看
支持GPS定位及軌跡回放
系統的擴展性
系統硬件和軟件,,還可實現以下功能:
支持VPDN服務
支持有線網絡視頻傳輸(如ADSL,、光纖網絡等)和系統融合
支持本地化數據存儲
客戶端支持?jǐn)?shù)據存儲
監控中心支持?jǐn)?shù)據存儲
通過升級支持本地高清晰監控和控制
通過升級支持視頻調度指揮
支持模擬視頻輸出
產品特性
·嵌入式實時多任務操作系統和嵌入式處理器,完全脫離PC平臺,,系統更加穩定可靠,;
·同時支持WCDMA與EVDO 3G網絡技術,考慮到WCDMA網絡的高速率及EVDO網絡的高覆蓋率,,能夠在不同環境下達到更好的使用效果,。支持本地或指揮中心查詢3G信號強度,1-5格,,數字越大表示信號越好,。
·支持本地或指揮中心3G網絡選擇功能,使用中國聯通或中國電信3G網絡(需GSM模塊支持)
·支持3G模塊的信號強度,、UIM卡狀態,、拔號狀態、網絡制式(3G或2G),、3G模塊的狀態信息本地顯示,、GPS定位情況,供作業人員了解當前網絡情況,,并調整GPS天線,、3G天線位置,使3G圖傳與GPS定位效果最好,。

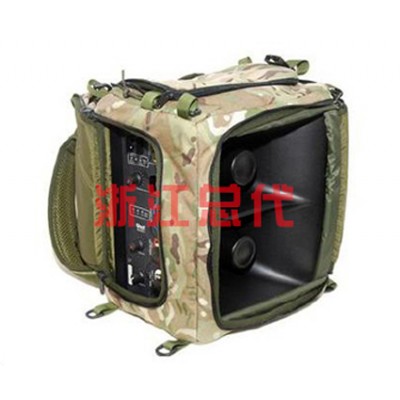

·支持3G語音對講,,輸出聲音能直接帶動5W的喇叭,聲音洪亮清晰,,使合于室外嘈雜的環境使用,。
·支持高保真的通話級的實時語音對講效果,語音對講不占3G網絡帶寬資源,直接由客戶端軟件發起(需要GSM模塊及語音網關平臺支持),。
·基于H.264視頻處理技術,,經過獨有的優化壓縮處理技術,可在3G網絡上,以最高可達每路圖像30幀/s(NTSC)或25幀/s (PAL)的速度,,全實時傳送高清晰畫質,,最高支持4CIF本地或遠程存儲。
·支持超低碼率,,支持網絡帶寬自適應,。獨有的可靠連接技術,在2G網絡條件下保障視頻流暢傳輸,。
·支持本地?fù)u桿或遠程控制智能攝像機,,實現指揮中心與本地監看兩不誤。
·獨立的RS-485串口數據傳輸通道,,實時采集各種傳感器數據,,如風向、風速,、溫度,、濕度等,遠程搖測現場的室外環境,,為領導下達指令提供參考依據(需要GSM模塊及語音網關平臺支持),。
·多用戶集群管理,每臺設備既是網絡中的傳輸單元又可作為相對獨立的服務器單元,。
·采用嵌入式結構設計,,內置硬件狗,保證系統運行穩定可靠
·支持VPDN拔號方式及L2TP的加密算法,,直接進入專線網絡,;
·支持本地或遠程實時偵測備用電源電量情況,估算電池還有多少電量可供使用; (需GSM模塊支持)
·支持GPS定位數據雙鏈路傳輸功能,,一方面可以通過3G無線視頻網絡,,隨視頻圖像一起傳輸?shù)娇蛻舳耍@示在客戶端軟件的電子地圖上面,;另一方面GPS定位數據經過GPRS信道發送到定位監控平臺中心,,任何一個鏈接中斷都不影響GPS定位信息丟失。結合GIS地圖準確顯示經緯度信息,,當前位置,、移動速度、軌跡回放等,,完全滿足的專業GPS定位平臺應用的功能都具備,。
·支持SOS一鍵報警功能,第一時間可以將警情上報給指揮平臺,可以設定客戶端語音或彈出視頻報警功能,;同時可以通過GPRS網絡回傳到中心平臺(需要GSM模塊支持)
·支持客戶端實時開啟或關閉3G無線視頻傳輸功能,,并可控制外部電源系統同時供電或斷電,達到控制3G流量資費及節約電池電能的作用,,特別適合于室外長時間作業使用,。(需要GSM模塊支持)
