一、應用背景:

近年來利用民用中小型無人機開展違法活動的行為日益猖獗,，非法侵入敏感區域,、標志性建筑物的現象屢禁不止,，對國家財產和公民安全形成了嚴重威脅,。因此,，急需能夠有效防御該類違法飛行的無人機的相關技術和產品,，以保衛目標區域低空安全,。在此背景下,，我公司經多年研究開發了反無人機電磁干擾系統,，該系統可對違法飛行的中小型民用無人機進行有效電磁干擾，從而實現對無人機違法飛行的有效管控,。

二,、產品介紹:

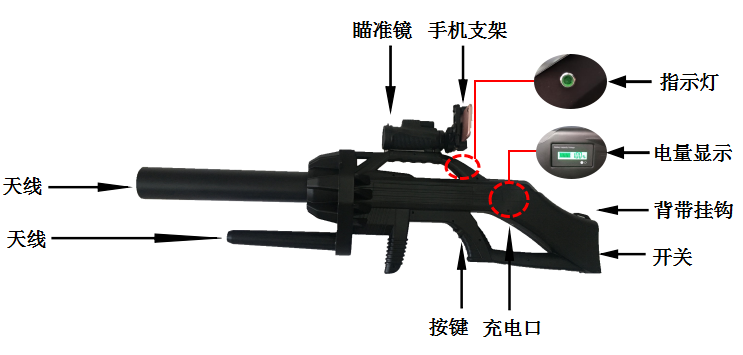

圖1 “天弩”反無人機電磁干擾設備示意圖
YNRD01型“天弩”反無人機電磁干擾設備是一種利用高功率微波能量，針對中小型無人機,、旋翼飛行器,、航空模型等目標，通過干擾,、壓制無人航空器無線遙控鏈路和衛星導航系統,，迫使其迫降或者返航的多波段微波輻射裝置。

三,、產品特點:

1,、 能對目前可用的衛星導航信號(GPS、GLONASS,、北斗)進行干擾壓制,，使無人機在失聯的情況下無法通過衛星定位系統返航，而原地懸?；蚱冉?
2,、 具有良好的人機工學設計，操作簡單,、使用方便;
3,、 成本低、重量輕,、附帶損傷小,。
4、 可實現光速攻擊,、同時多目標攻擊,、遠距離目標防御、全天候工作,。

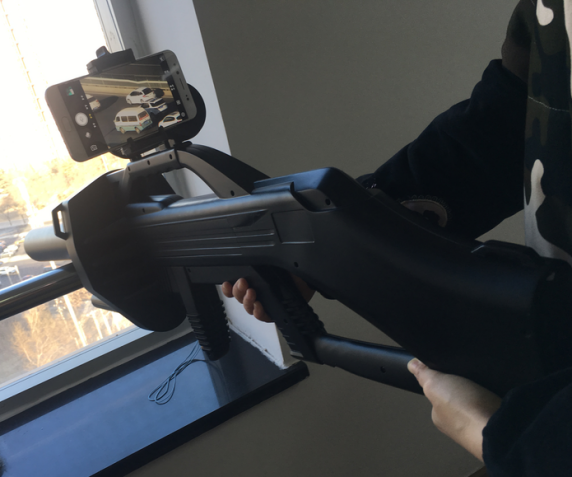

5,、此設備帶有搜索跟蹤器具，同時還配有手機拍照支架與手機連接,，通過手機屏幕可直接對目標（無人機）進行搜索跟蹤,，同時可以通過手機進行拍照,、錄像等取證,，搜索跟蹤距離可達到3-5公里。

圖2 遠處被放大的車輛

四,、性能指標:

1,、 工作通道與頻率范圍：

1) 通道①：(5710~5885)MHz±5MHz;
2) 通道②：(2390~2490)MHz±5MHz;
3) 通道③：(1550~1620)MHz±5MHz,。

2、 發射功率：

1) (5710~5885)MHz±5MHz：≥30dBm;
2) (2390~2490)MHz±5MHz：≥30dBm;
3) (1550~1620)MHz±5MHz：≥30dBm,。

3,、 有效干擾范圍：≥2000m。

4,、 靜電放電抗擾度：滿足GB/T 17626.3 中等3級,。

5、 供電：

1) 供電范圍：DC21V-30V;
2) 供電方式：采用內置鋰電池與外掛鋰電池兼容供電,，也可通過備件中的“充電適配電源”直接為設備供電;
3) 外置充電適配器：輸入AC100-240V,，50-60Hz;輸出DC29.4V/1.5A或DC29.4V/3A或DC29.4V/5A，標配DC29.4V/3A;
4) 內置電池容量： 24V/6.7Ah;
5) 備用電池容量： 24V/6.7Ah;
6) 同等容量的備用電池可直接更換內置電池,，也可以通過備件中的電池連接線連接后,，直接插入設備充電口中為設備直接供電，當外掛電池用;

圖3 外接備用電池
7) 電池充電時間：標配電池與充電適配器充電時間≥2.3h;
8) 充電方法：將充電器插頭插入設備的充電口,，電量顯示屏?xí)@示充電狀態,。充滿后，電量顯示為100%,。方便設備快速充電,，并保證設備正常使用，請?jiān)诮o設備充電前關閉設備電源(電量顯示屏同時關閉),，此時請觀察充電器指示燈由紅色變成綠色時表示充電已充滿完成;備用電池可以直接與充電適配器連接充電,，當充電適配器指示燈由紅色變成綠色時表示備用電池充電已充滿完成。

6,、 便攜性：

1) 重量：≤4kg;
2) 持續工作時間：≥120min,。

7、 工作溫度： -25℃-+55℃,。

8,、 存儲溫度： -25℃-+60℃。

9,、 產品尺寸：1071mm*312mm*186mm,。

五、產品應用：

1,、 操作方式：?jiǎn)问只螂p手操作,，也可采用備件中的背帶，將設備背在身體一側進行操作;

2,、 攔截方式：強制返航,、迫降、懸停、圖傳(圖像傳輸)干擾;

3,、 操作方法：

1) 將設備開關打到“關”檔位時,，表示目前設備是關閉狀態，此時對無人機不進行干擾,，同時電量顯示屏與開關指示燈都是關閉的狀態;

圖4 設備關閉
2) 將設備開關打到“驅離”檔位時,，表示目前設備對無人機干擾方式為驅離(返航)模式，按下按鍵,，此時電量顯示屏與開關指示燈會同時亮,，其中電量顯示屏有圖形與數字分別顯示電池電量;

圖5 返航模式
3) 將設備開關打到“迫降”檔位時，表示目前設備對無人機干擾方式為迫降(降落)模式,，按下按鍵此時電量顯示屏與開關指示燈會同時亮,，其中電量顯示屏有圖形與數字分別顯示電池電量。

圖6 迫降模式

1,、 能對目前可用的衛星導航信號(GPS,、GLONASS、北斗)進行干擾壓制,，使無人機在失聯的情況下無法通過衛星定位系統返航,，而原地懸停或迫降;
2,、 具有良好的人機工學設計,，操作簡單、使用方便;
3,、 成本低,、重量輕、附帶損傷小,。
4,、 可實現光速攻擊、同時多目標攻擊,、遠距離目標防御,、全天候工作。
5,、此設備帶有搜索跟蹤器具,，同時還配有手機拍照支架與手機連接，通過手機屏幕可直接對目標（無人機）進行搜索跟蹤,，同時可以通過手機進行拍照,、錄像等取證，搜索跟蹤距離可達到3-5公里,。

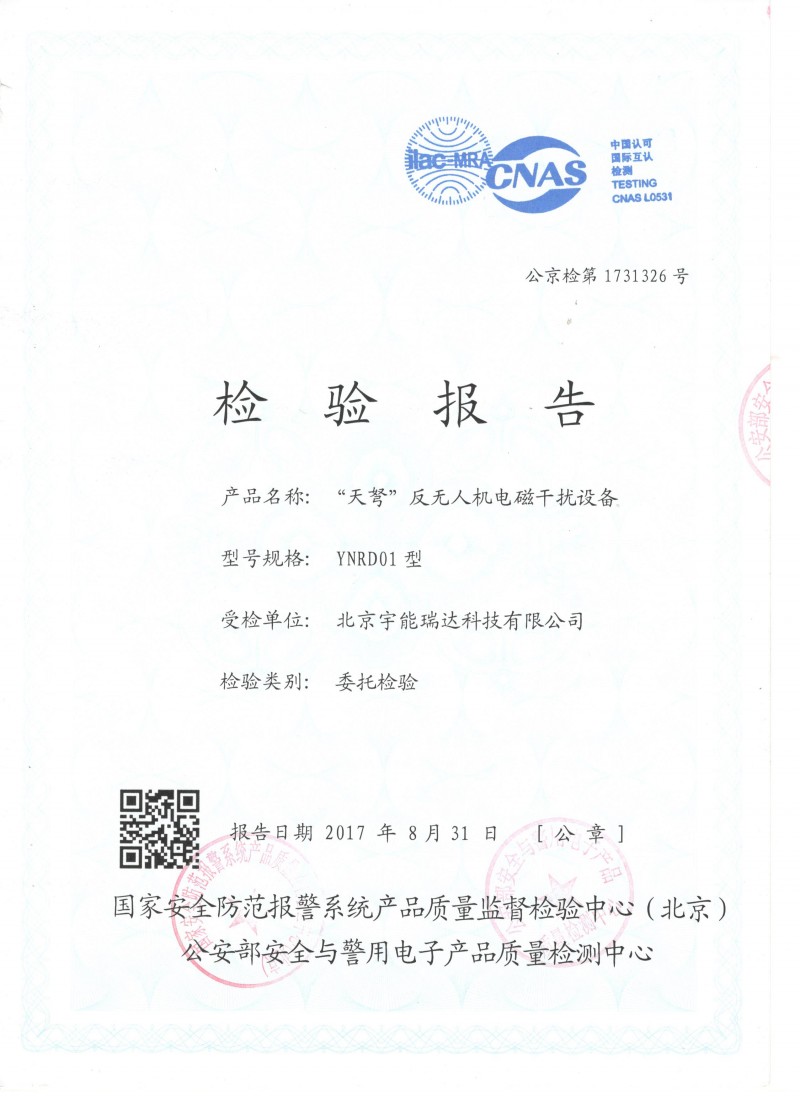

經國家安全防范報警系統產品質量監督檢驗中心（北京）公安部安全與警用電子產品質量檢測中心認證

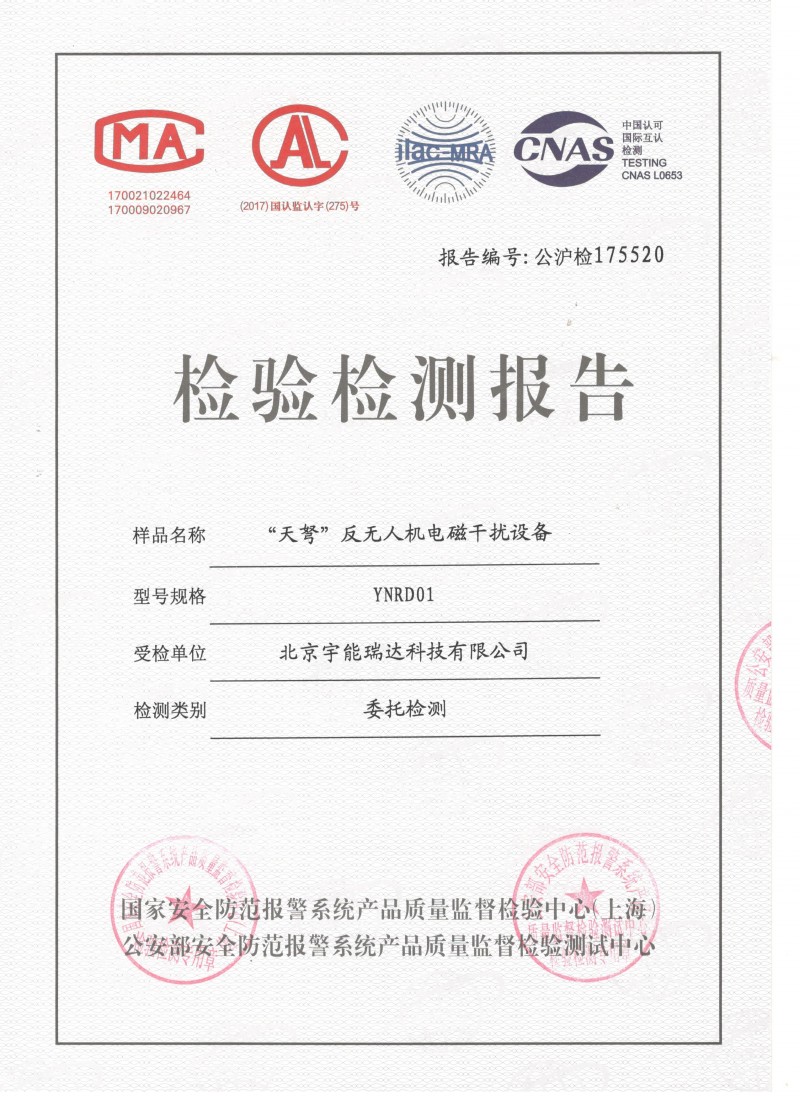

經國家安全防范報警系統產品質量監督檢驗中心（上海）公安部安全防范報警系統產品質量監督檢驗測試中心認證
