一,、簡介：


YN-RN10UM電磁干擾設備發射各型定位的干擾信號,，實現對無人機的遙控操作,、定位、圖傳信號的干擾和屏蔽,，從而迫使無人機墜落或返航,，創造出“無人機禁飛區”。YN-RN10UM電磁干擾設備采用固定式安裝(如下圖所示),，主要安裝在光電旋轉云臺上或雷達旋轉云臺上,，與光電系統或雷達系統通過以太網RJ45接口通信控制，對飛行狀態下的無人機或者飛行航模進行強制管制,，遠距離切斷無人機和遙控者之間的聯系,，進而保障區域內的低空空域安全，實測干擾距離≥1KM(可根據客戶要求制定干擾距離1000～10000m可選),。


1,、 主要功能是切斷無人機和遙控者之間的一切聯絡：

   1)無人機遙控器失靈;
   2)無人機地面控制接收不到航拍的圖片、視頻;
   3)無人機無法定位;

2,、 迫使無人機降落或者返航,。

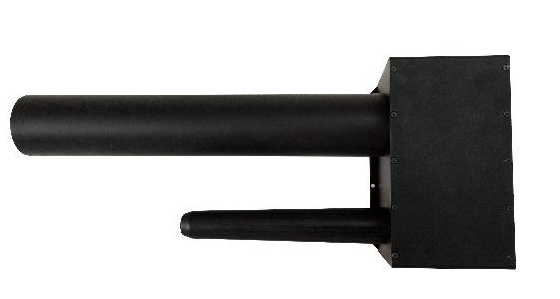

(圖1)產品實物圖片

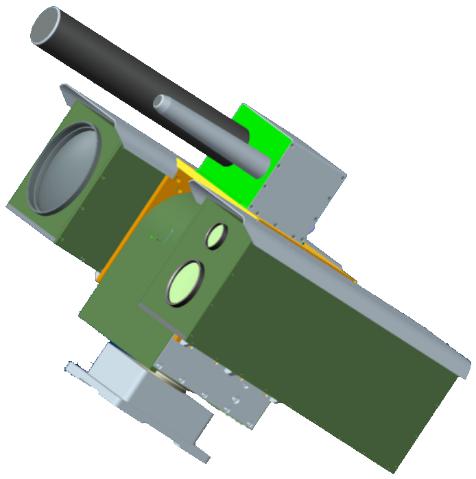

(圖2)產品安裝在光電系統圖片


二、特征：

1,、 可全頻段覆蓋：屏蔽頻率為400～6000MHz范圍內的無人機可用操控或?qū)Ш筋l段,，可多頻段同時干擾，可根據客戶要求制定頻段范圍,、頻段通道;

2,、 可鋰電池供電：可自帶鋰電池,，最少可提供一個小時全頻段連續工作時間;

3,、 使用方式可擴展：背包式主機適合單兵個人操作，一體化主機適合固定位置使用,，也方便架設于SUV車上,，利用車載云臺和無人機管控系統其它設備隨動使用;

4,、 能對目前可用的衛星導航信號(GPS、GLONASS,、北斗)進行干擾壓制,，使無人機在失聯的情況下無法通過衛星定位系統返航，而原地懸?；蚱冉?

5,、 可安裝在光電旋轉云臺上或雷達旋轉云臺上，也可以安裝在獨立的旋轉云臺上,，與光電系統雷達系統同步聯動,，對飛行狀態下的無人機或者飛行航模進行強制管制，遠距離切斷無人機和遙控者之間的聯系,，進而保障區域內的低空空域安全,。

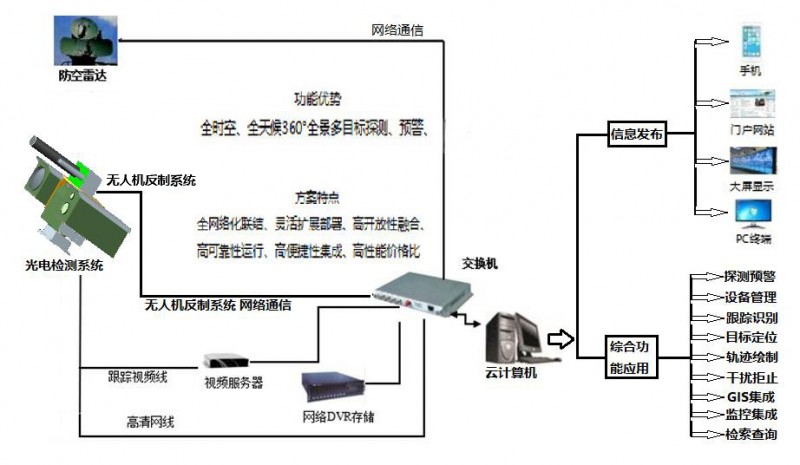

（圖3）與光電系統雷達系統同步聯動示意圖

三、參數如下：

1,、 工作通道與頻率范圍(按要求可定制各種不同頻段通道)：

   1) 通道①：(5710~5885)MHz±5MHz;
   2) 通道②：(2390~2490)MHz±5MHz;
   3) 通道③：(1550~1620)MHz±5MHz,。

2、 發射功率(按要求可定制發射功率)：

   1) (5710~5885)MHz±5MHz：≤40dBm;
   2) (2390~2490)MHz±5MHz：≤40dBm;
   3) (1550~1620)MHz±5MHz：≤40dBm,。

3,、 有效干擾范圍：≥1000m(可根據客戶要求制定干擾距離1000～10000m可選),。

4,、 發射角度：水平面≥30度，垂直面≥30度,。

5,、 靜電放電抗擾度：滿足GB/T 17626.3 中等3級。

6,、 供電范圍：DC22V-30V;

7,、 通信方式：以太網RJ45接口通信， modbusTCP協議(可選擇WIFI,、RS485,、RS232、CAN通信方式),。

8,、 重量：≤5kg;

9、 工作溫度： -25℃-+55℃,。

10,、 存儲溫度： -25℃-+60℃。

11、 產品尺寸：540mm*220mm*135mm,。
