• 產品參數：
• 制造商：
• 型號：YNRD03型
• 生產/代理：

一,、應用背景:

近年來利用民用中小型無人機開展違法活動的行為日益猖獗，非法侵入敏感區域,、標志性建筑物的現象屢禁不止,，對國家財產和公民安全形成了嚴重威脅,。因此，急需能夠有效防御該類違法飛行的無人機的相關技術和產品,，以保衛目標區域低空安全,。在此背景下，我公司經多年研究開發了反無人機電磁干擾系統,，該系統可對違法飛行的中小型民用無人機進行有效電磁干擾,，從而實現對無人機違法飛行的有效管控。

二,、產品介紹:

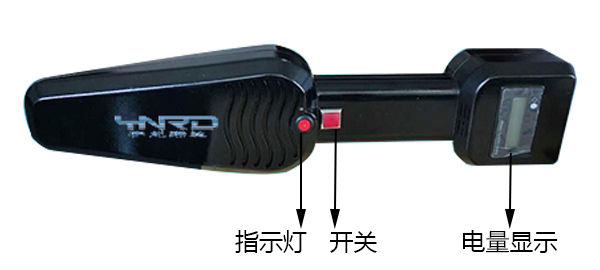

(圖1)反無人機電磁干擾設備示意圖

YNRD03型“天弩”反無人機電磁干擾設備是一種利用高功率微波能量,，針對中小型無人機、旋翼飛行器,、航空模型等目標,，通過干擾、壓制無人航空器無線遙控鏈路系統,，迫使其返航的多波段微波輻射裝置,。

三、產品特點:

1,、 能對目前可用的衛星導航信號(GPS,、GLONASS,、北斗)進行干擾壓制，使無人機在失聯的情況下無法通過衛星定位系統返航,，而原地懸?；蚱冉?

2、 具有良好的人機工學設計,，操作簡單,、使用方便;

3、 成本低,、重量輕,、附帶損傷小。

4,、 可實現光速攻擊,、同時多目標攻擊、遠距離目標防御,、全天候工作,。

四、產品參數:

1,、 工作通道與頻率范圍：
1) 通道①：(5710~5885)MHz±5MHz;
2) 通道②：(2390~2490)MHz±5MHz;

2,、 發射功率：
1) (5710~5885)MHz±5MHz：≤40dBm;
2) (2390~2490)MHz±5MHz：≤40dBm;

3、 有效干擾范圍：≥500m,。

4,、 發射角度：水平面≧15度，垂直面≧15度,。

5,、 靜電放電抗擾度：滿足GB/T 17626.3 中等3級。

6,、 供電：
1) 供電范圍：DC21V-30V;
2) 供電方式：采用內置鋰電池與外掛鋰電池兼容供電,，也可通過備件中的“充電適配電源”直接為設備供電;
3) 外置充電適配器：輸入AC100-240V，50-60Hz;輸出DC29.4V/1.5A,；
4) 內置電池容量： 24V/2Ah;
5) 備用電池容量： 24V/2Ah;
6) 同等容量的備用電池可直接更換內置電池,，也可以通過備件中的電池連接線連接后，直接插入設備充電口中為設備直接供電,，當外掛電池用;
7) 電池充電時間：標配電池與充電適配器充電時間≥2h;
8) 充電方法：將充電器插頭插入設備的充電口,，電量顯示屏?xí)@示充電狀態。充滿后,，電量顯示為100%,。方便設備快速充電，并保證設備正常使用，請在給設備充電前關閉設備電源(電量顯示屏同時關閉),，此時請觀察充電器指示燈由紅色變成綠色時表示充電已充滿完成;備用電池可以直接與充電適配器連接充電,，當充電適配器指示燈由紅色變成綠色時表示備用電池充電已充滿完成。

7,、 便攜性：
1) 重量：≤2kg;
2) 持續工作時間：≥50min,。

8、 工作溫度： -25℃-+55℃,。

9,、 存儲溫度： -25℃-+60℃。

10,、 產品尺寸：415mm*100mm*65mm,。

五、產品應用：

1,、 操作方式：
單手操作,，握住手柄，對準無人機方向按住開關即可實現對無人機的干擾;

2,、 攔截方式：
強制返航、迫降,、懸停,、圖傳(圖像傳輸)干擾。
